Vue éclatée four Glem Gas GFM52IX

Name: Glem Gas GFM52IX
Brand: Glem Gas
SKU: GFM52IX

Découvrez la vue éclatée complète four Glem Gas GFM52IX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four Glem Gas GFM52IX et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée Glem Gas GFM52IX référence 19 pièces détachées, dont charniere four porte, minuterie four, cache cuisinière voyant transparent, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Glem Gas : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

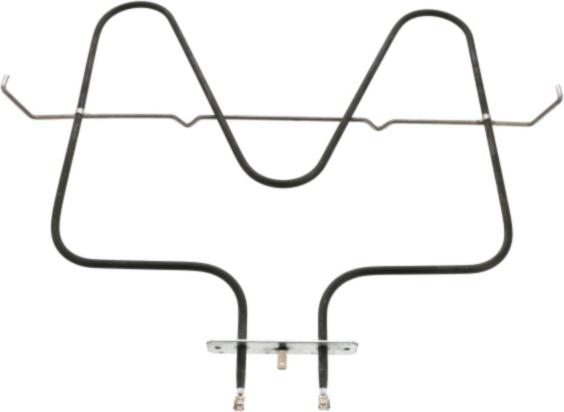

Sur cette vue : RESISTANCE Four GRILL 1300W 5.G09.0025 5 G09 0025 (repère 202, 52.7 €) · RESISTANCE Four SOLE 1300W (repère 204, 37.79 €) · GRILLE Four 451*395mm (repère 262, 55.77 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four GRILL 1300W 5.G09.0025 5 G09 0025 (repère 202, 52.7 €) · RESISTANCE Four SOLE 1300W (repère 204, 37.79 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

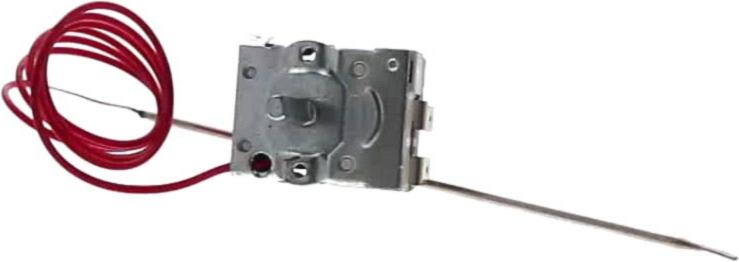

Sur cette vue : VOYANT Cuisinière THERMOSTAT Avant 14/11/16 (repère 138, 13.67 €) · THERMOSTAT Four FOUR NT252GL/8 B1202B4A 19221C 30-274° (repère 277, 84.93 €) · MOTEUR Four VENTILATEUR CT (repère 437, 52.48 €) · SONDE Four KLIXON (repère 542, 34.76 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Cuisinière PORTE droite ou gauche (repère 61, 40.12 €) · CHARNIERE Four PORTE (repère 61, 32.61 €) · VITRE Four Intérieure 478*440 (repère 294, 84.57 €) · JOINT Four PORTE FOUR (repère 313, 37.75 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

VOYANT Cuisinière THERMOSTAT Avant 14/11/16 (repère 138, 13.67 €) · THERMOSTAT Four FOUR NT252GL/8 B1202B4A 19221C 30-274° (repère 277, 84.93 €) · JOINT Four PORTE FOUR (repère 313, 37.75 €) · SONDE Four KLIXON (repère 542, 34.76 €)
