Vue éclatée plaque de cuisson FAR TGVS65S 504033 NOIR
Découvrez la vue éclatée complète plaque de cuisson FAR TGVS65S 504033 NOIR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson FAR TGVS65S 504033 NOIR et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée FAR TGVS65S 504033 NOIR référence 30 pièces détachées, dont grille plaque 1 feu rapide, grille plaque 1 feu semi-rapide, chapeau plaque bruleur rapide, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : CHAPEAU Plaque BRULEUR Rapide (repère 3, 16.14 €) · TETE Plaque BRULEUR Ultra-rapide (repère 4, 12.78 €) · CHAPEAU Plaque BRULEUR Semi-rapide (repère 5, 11.87 €) · TETE Plaque BRULEUR Semi-rapide (repère 6, 12.38 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

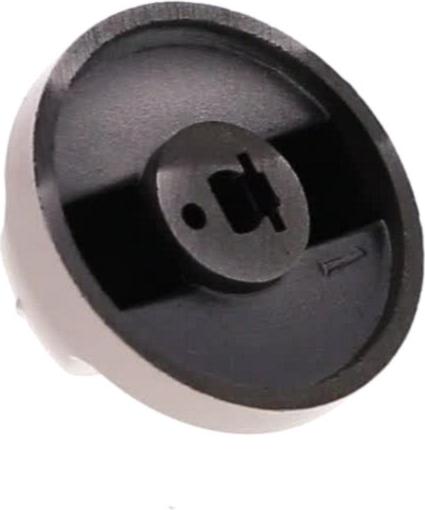

Sur cette vue : THERMOCOUPLE Cuisinière L=403mm A COSSES (repère 14, 37.31 €) · MANETTE Plaque GRISE méplat 12H GAZ 40*21 (repère 24, 18.49 €) · JOINT Plaque MANETTE (repère 25, 9.09 €) · ROBINET Plaque Rapide POINT JAUNE (repère 31, 59.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Plaque SUPPORT BRULEUR Rapide (repère 10) · JOINT Plaque SUPPORT BRULEUR Semi-rapide (repère 10, 11.53 €) · BOUGIE Plaque (repère 16, 19.93 €) · BOUGIE Plaque 530mm (repère 16, 17.98 €) · JOINT Plaque MANETTE (repère 25, 9.09 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
