Vue éclatée hotte aspirante FAR H7781

Name: FAR H7781
Brand: FAR
SKU: H7781

Découvrez la vue éclatée complète hotte aspirante FAR H7781, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante FAR H7781 et éviter les pannes imprévues. 18 pièces référencées.

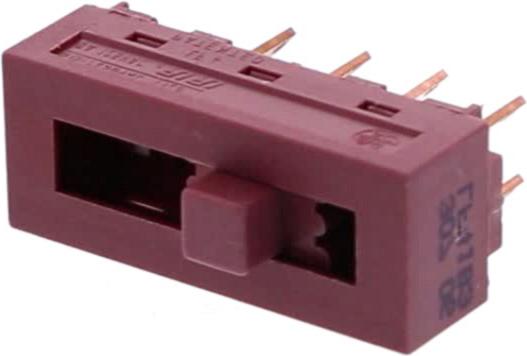

Cette vue éclatée FAR H7781 référence 18 pièces détachées, dont bandeau hotte cde blanc, variateur hotte vitesse, interrupteur hotte lumiere, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante FAR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : TURBINE Hotte (repère 18, 20.84 €) · MOTEUR Hotte Gauche OU Droit (repère 19, 63.87 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : Interrupteur Hotte LUMIERE (repère 6, 11.61 €) · FILTRE Hotte CHARBON ROND SQ2 (repère 21, 12.37 €) · SUPPORT Hotte Blanc GRILLE FILTRE (repère 22) · GRILLE Hotte SUPPORT FILTRE GRAISS (repère 24, 40.25 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Hotte CHARBON ROND SQ2 (repère 21, 12.37 €) · SUPPORT Hotte Blanc GRILLE FILTRE (repère 22) · GRILLE Hotte SUPPORT FILTRE GRAISS (repère 24, 40.25 €) · FILTRE Hotte METAL 420*250 (repère 25, 46.89 €) · FILTRE Hotte GRAISSE 1160*475 (repère 29, 10.23 €)
