Vue éclatée réfrigérateur FAR R2550

Name: FAR R2550
Brand: FAR
SKU: R2550

Découvrez la vue éclatée complète réfrigérateur FAR R2550, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur FAR R2550 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée FAR R2550 référence 27 pièces détachées, dont thermostat froid k59l2083, interrupteur froid lumiere, charniere froid inférieur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur FAR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

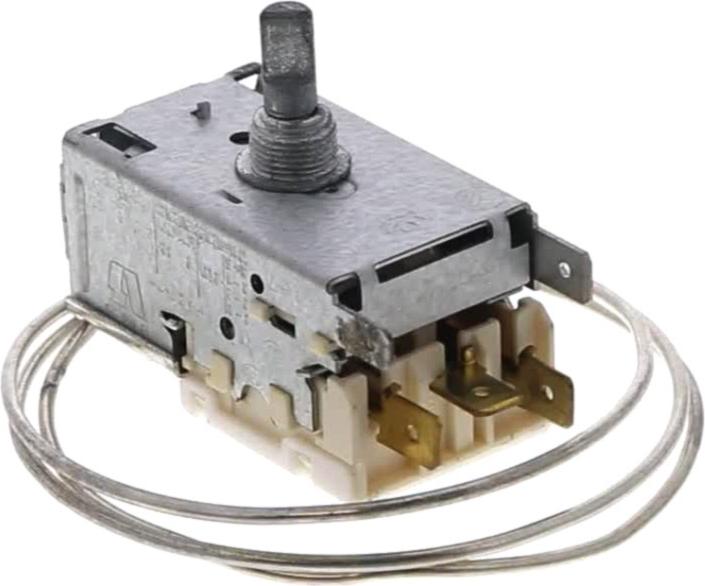

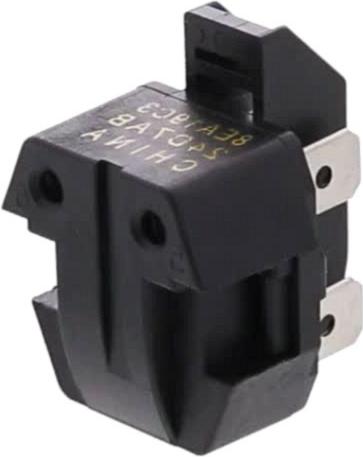

Sur cette vue : THERMOSTAT Froid K59L2083 (repère 4, 50.46 €) · RELAIS Froid Démarrage MINU MSDA3 (repère 43, 27.37 €) · RELAIS Froid Thermostat MRP332AMK3001 (repère 44, 30.55 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 27.4 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE (repère 132, 29.67 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

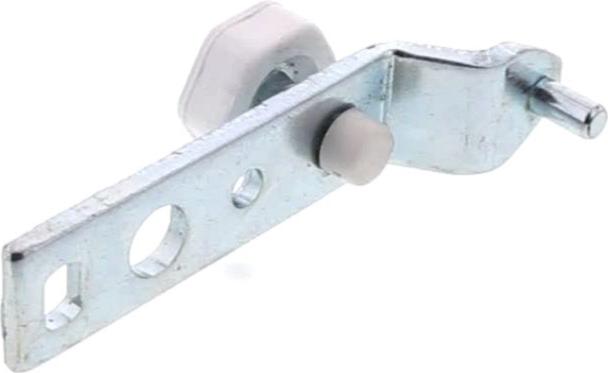

Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 13.15 €) · CHARNIERE Froid Supérieur Droit (repère 14, 10.41 €) · AXE Froid Charnière PORTILLON (repère 108, 3.78 €) · CHARNIERE Froid Supérieur Gauche (repère 140).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid K59L2083 (repère 4, 50.46 €) · RELAIS Froid Thermostat MRP332AMK3001 (repère 44, 30.55 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 27.4 €) · JOINT Froid Réfrigérateur 1085*510 (repère 252)
