Vue éclatée lave linge FAR L1592 05234
Découvrez la vue éclatée complète lave linge FAR L1592 05234, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR L1592 05234 et éviter les pannes imprévues. 57 pièces référencées.
Cette vue éclatée FAR L1592 05234 référence 57 pièces détachées, dont moteur lave-linge ventilation sech, piece definitivement epuisee en usine, fusible, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

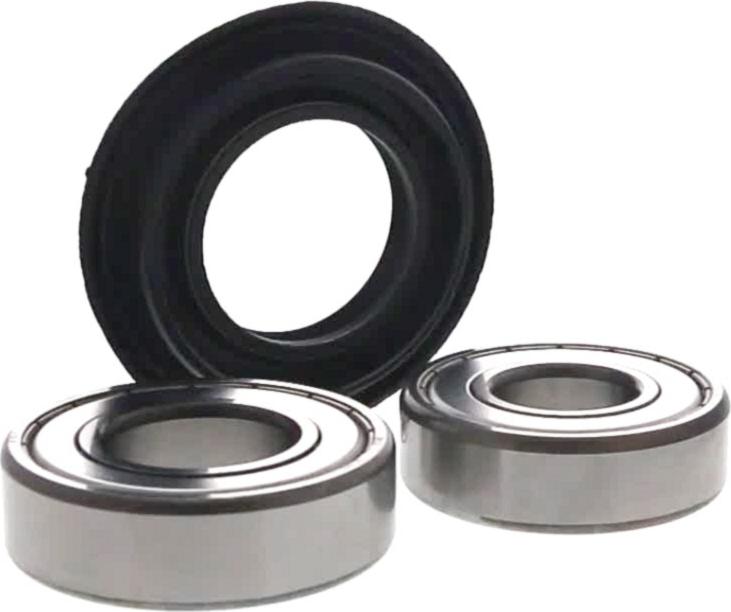

Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 6, 41.15 €) · JOINT Lave-Linge CARTE SECHAGE (repère 8, 20.02 €) · COLLIER Lave-Linge CUVE (repère 15, 31.28 €) · JOINT Lave-Linge HUBLOT SECHANTE (repère 17, 53.28 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

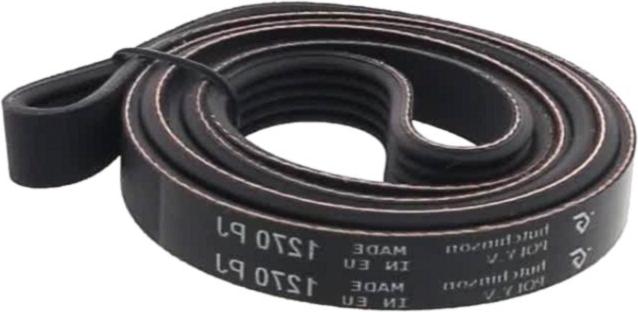

Sur cette vue : CHARBON Lave-Linge MOTEUR (repère 25, 40.11 €) · CONDENSATEUR ANTIPARASITE (repère 37, 19.32 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 411.10.5082 (repère 37, 42.89 €) · COURROIE Lave-Linge 1270J5 (repère 38, 18.41 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge Pompe de vidange COMPLET (repère 21) · Pompe de vidange Lave-Linge COD7402/59389 PLASET 90W (repère 22, 51.14 €) · DURITE Lave-Linge CUVE/FILTRE E (repère 28) · TUYAU Lave-Linge VIDANGE (repère 29, 14.42 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge ROU+JOINT AV80713000 (repère 6, 41.15 €) · PALIER Lave-Linge KIT (repère 7, 41.72 €) · PALIER Lave-Linge CROISILLON COMPLET (repère 37, 74.81 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge NC85-NC125 (repère 3, 26.46 €) · RESISTANCE Lave-Linge (repère 11, 43.87 €) · THERMOSTAT Lave-Linge NA40 (repère 31, 16.74 €) · JOINT Lave-Linge THERMOSTAT (repère 32, 17.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FUSIBLE (repère 2, 19.94 €) · Thermostat Lave-Linge NC85-NC125 (repère 3, 26.46 €) · PALIER Lave-Linge ROU+JOINT AV80713000 (repère 6, 41.15 €) · PALIER Lave-Linge KIT (repère 7, 41.72 €) · JOINT Lave-Linge CARTE SECHAGE (repère 8, 20.02 €) · JOINT Lave-Linge HUBLOT SECHANTE (repère 17, 53.28 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 18, 9.78 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 22, 4.32 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
