Vue éclatée lave linge FAR L1550 7104583700
Découvrez la vue éclatée complète lave linge FAR L1550 7104583700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR L1550 7104583700 et éviter les pannes imprévues. 75 pièces référencées.
Cette vue éclatée FAR L1550 7104583700 référence 75 pièces détachées, dont dessus lave-linge, meuble lave-linge, hublot lave-linge complet, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Froid (repère 33, 7.32 €) · JOINT Lave-Linge FLASQUE (repère 49, 23.58 €) · JOINT Lave-Linge HUBLOT (repère 54, 59.17 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 12.34 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

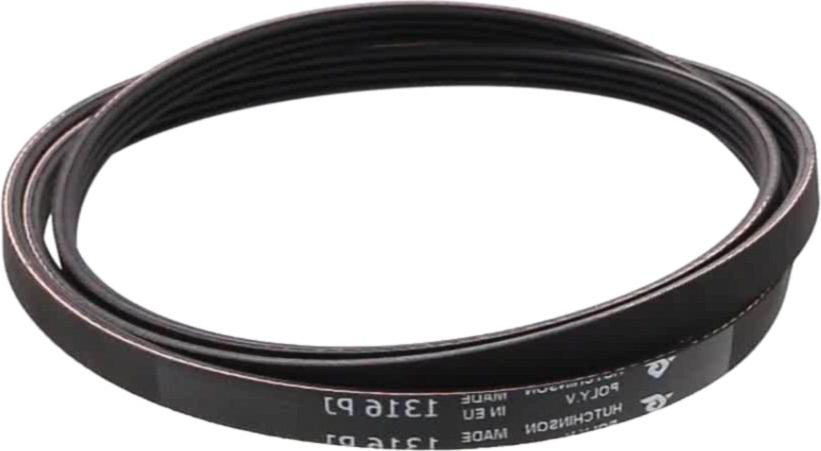

Sur cette vue : COURROIE Lave-Linge 1317J4 MAEL 1316J4MAEL (repère 59, 35.38 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 162, 31.88 €) · CONDENSATEUR Lave-Linge 16uF 450V (repère 653, 14.91 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

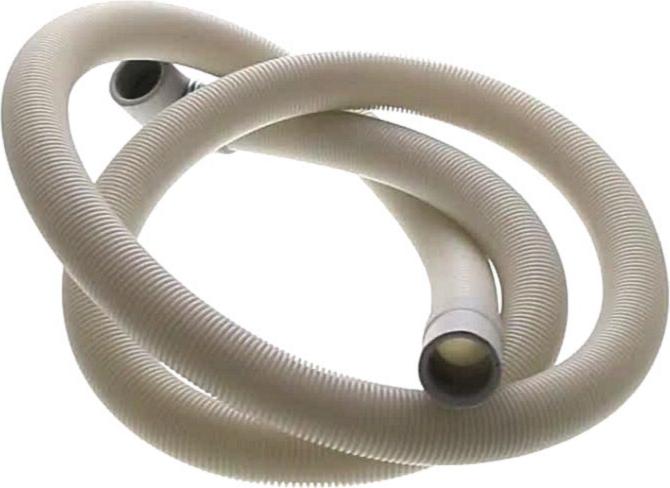

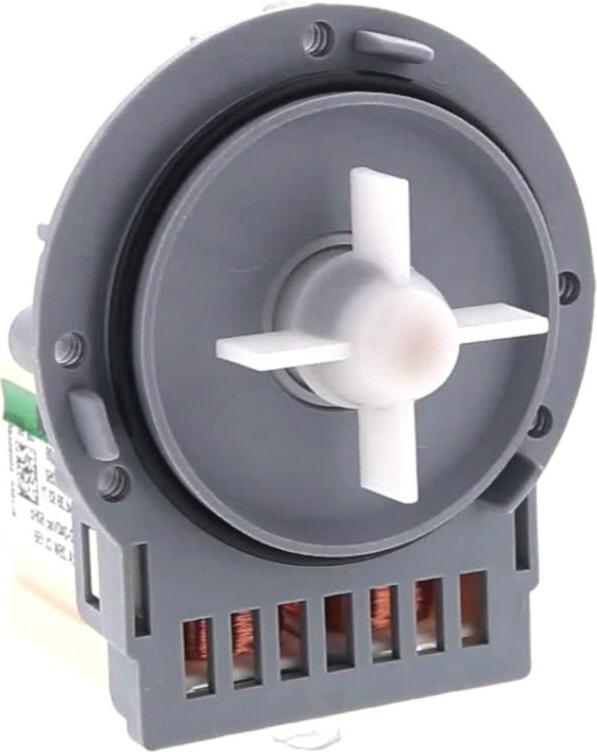

Sur cette vue : BOUCHON Lave-Linge VIDANGE +JOINT (repère 88, 24.95 €) · Pompe de vidange Lave-Linge (repère 138, 26.18 €) · TUYAU Lave-Linge VIDANGE (repère 373, 20.84 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 411, 8.39 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : SUPPORT Lave-Linge RESSORT (repère 38, 5.75 €) · CUVE Lave-Linge AVEC PALIER (repère 47, 124.97 €) · AMORTISSEUR Lave-Linge GAUCHE (repère 66, 37.97 €) · AMORTISSEUR Lave-Linge (repère 67, 34.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1850w 230v (repère 65, 39.92 €) · Thermostat Lave-Linge NA39 NC87 (repère 171, 38.16 €) · JOINT Lave-Linge THERMOSTAT (repère 388, 7.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CUVE Lave-Linge AVEC PALIER (repère 47, 124.97 €) · JOINT Lave-Linge FLASQUE (repère 49, 23.58 €) · JOINT Lave-Linge HUBLOT (repère 54, 59.17 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 12.34 €) · COURROIE Lave-Linge 1317J4 MAEL 1316J4MAEL (repère 59, 35.38 €) · AMORTISSEUR Lave-Linge GAUCHE (repère 66, 37.97 €) · AMORTISSEUR Lave-Linge (repère 67, 33.48 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 6.26 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
