Vue éclatée lave linge FAR L15120
Découvrez la vue éclatée complète lave linge FAR L15120, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR L15120 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée FAR L15120 référence 51 pièces détachées, dont pied lave-linge, cuve lave-linge, joint lave-linge flasque, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge FLASQUE (repère 13, 22.19 €) · JOINT Lave-Linge HUBLOT (repère 16, 35.26 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 17, 8.48 €) · COLLIER Lave-Linge SOUFFLET Avant (repère 18, 7.74 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 0.47uF (repère 103, 25.88 €) · CHARBON Lave-Linge MOTEUR" lot de 2 " (repère 126, 41.54 €) · CHARBON Lave-Linge MOTEUR CESET Unitaire (repère 126, 26.86 €) · TACHYMETRE Lave-Linge MOTEUR (repère 127, 29.76 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 58, 16.35 €) · Pompe de vidange Lave-Linge COD 55460 PLASET 22W (repère 66).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ROULEMENT Lave-Linge (repère 21, 12.49 €) · JOINT Lave-Linge ETANCHEITE ROULEMENT (repère 22, 15.62 €) · PALIER Lave-Linge COMPLET (repère 25, 97.53 €) · RESSORT Lave-Linge CUVE (repère 36, 6 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

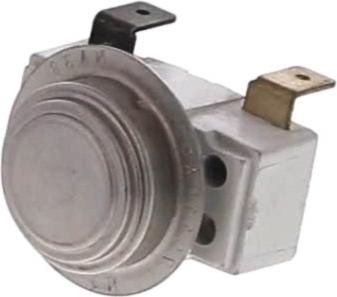

Sur cette vue : RESISTANCE Lave-Linge 1900W+FUSIBLE (repère 120) · THERMOSTAT Lave-Linge NA38 SUR CUVE (repère 121, 18.18 €) · JOINT Lave-Linge Thermostat (repère 122, 4.93 €) · Thermostat Lave-Linge REGLABLE (repère 124, 39.91 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge FLASQUE (repère 13, 22.19 €) · JOINT Lave-Linge HUBLOT (repère 16, 35.26 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 17, 8.48 €) · ROULEMENT Lave-Linge (repère 21, 12.49 €) · JOINT Lave-Linge ETANCHEITE ROULEMENT (repère 22, 15.62 €) · PALIER Lave-Linge COMPLET (repère 25, 97.53 €) · AMORTISSEUR Lave-Linge =EPUSIE (repère 38) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47uF (repère 103, 25.88 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
