Vue éclatée lave linge FAR L1539 Version 2 62594003
Découvrez la vue éclatée complète lave linge FAR L1539 Version 2 62594003, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR L1539 Version 2 62594003 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée FAR L1539 Version 2 62594003 référence 41 pièces détachées, dont meuble lave-linge, pied lave-linge, dessus lave-linge top, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge FLASQUE (repère 13, 11.51 €) · JOINT Lave-Linge HUBLOT (repère 16) · COLLIER Lave-Linge JOINT HUBLOT (repère 17, 8.82 €) · COLLIER Lave-Linge SOUFFLET Avant (repère 18, 7.65 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

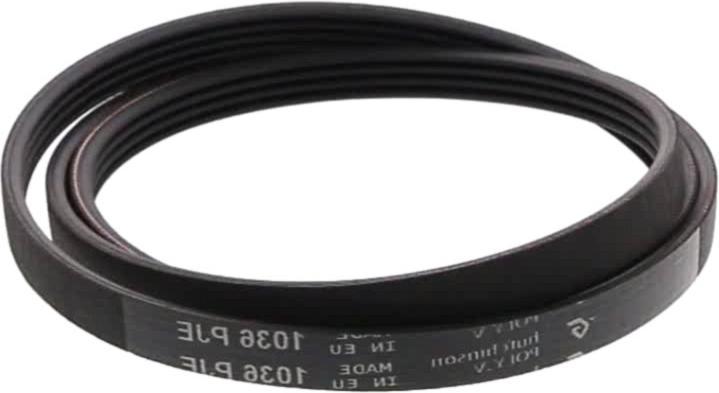

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (repère 103, 19.82 €) · COURROIE Lave-Linge 1036J4 EL (repère 129, 20.68 €) · CONDENSATEUR Lave-Linge 12.5uF 450V (repère 130, 14.02 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 58, 20.74 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge =EPUSIE (repère 38) · VIS Lave-Linge Supérieur AMORTISSEUR M8*51 E (repère 40) · ENTRETOISE Lave-Linge RESSORT/SUPPORT (repère 46, 2.67 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1900w E (repère 120) · Thermostat Lave-Linge NC75 (repère 121) · SUPPORT Lave-Linge RESISTANCE (repère 8888, 3.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge FLASQUE (repère 13, 11.51 €) · JOINT Lave-Linge HUBLOT (repère 16) · COLLIER Lave-Linge JOINT HUBLOT (repère 17, 8.82 €) · AMORTISSEUR Lave-Linge =EPUSIE (repère 38) · VIS Lave-Linge Supérieur AMORTISSEUR M8*51 E (repère 40) · CONDENSATEUR Lave-Linge ANTIPARASITE A COSSES (repère 103, 19.82 €) · Thermostat Lave-Linge NC75 (repère 121) · COURROIE Lave-Linge 1036J4 EL (repère 129, 20.68 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
