Vue éclatée lave linge FAR LFS712O19W LFS712019W 724045
Découvrez la vue éclatée complète lave linge FAR LFS712O19W LFS712019W 724045, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR LFS712O19W LFS712019W 724045 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée FAR LFS712O19W LFS712019W 724045 référence 90 pièces détachées, dont kit lave-linge lessive liquide bleu, pied lave-linge + ecrou m10, hublot lave-linge verre 352mm h=108mm, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 9.41 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.17 €) · JOINT Lave-Linge HUBLOT SECHANT avec trou bouché (repère 118, 44.04 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.06 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1234J6EL * (repère 100, 28.72 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

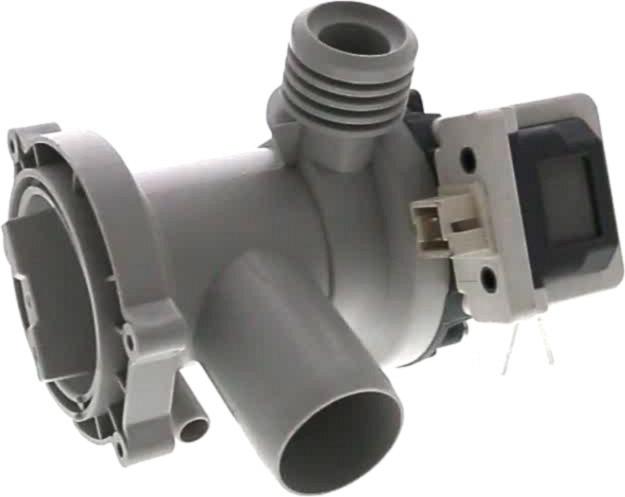

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 14.31 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 220, 8.61 €) · COLLIER Lave-Linge TUYAU VIDANGE (repère 235, 4.8 €) · POMPE Lave-Linge VIDANGE B20-6A02 0.25A (repère 285, 43.9 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.79 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 26, 5.69 €) · AMORTISSEUR Lave-Linge 140N (repère 104, 23.85 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.03 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W +SONDE (repère 121, 56.84 €) · RESISTANCE Lave-Linge SECHAGE KIT (repère 514, 128.8 €) · RESISTANCE Lave-Linge 2000W (repère 899, 37.62 €) · SONDE Lave-Linge RESISTANCE RAST (repère 999, 15.82 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 9.41 €) · COURROIE Lave-Linge 1234J6EL * (repère 100, 28.72 €) · AMORTISSEUR Lave-Linge 140N (repère 104, 23.85 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.03 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.17 €) · JOINT Lave-Linge HUBLOT SECHANT avec trou bouché (repère 118, 44.04 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.06 €) · FUSIBLE Lave-Linge 20A 6X32 VERRE (repère 1101, 14.08 €)
