Vue éclatée lave linge FAR L1531B 377649
Découvrez la vue éclatée complète lave linge FAR L1531B 377649, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAR L1531B 377649 et éviter les pannes imprévues. 58 pièces référencées.
Cette vue éclatée FAR L1531B 377649 référence 58 pièces détachées, dont electrovanne lave-linge 3 voies, poulie lave-linge tambour d=328, manette lave-linge thermostat, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 3, 16.67 €) · DURITE Lave-Linge PRESSOSTAT (repère 6, 12.06 €) · VERRE Lave-Linge HUBLOT+JOINT (repère 6, 61.74 €) · DURITE Lave-Linge BAC/CUVE (repère 7, 19.4 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

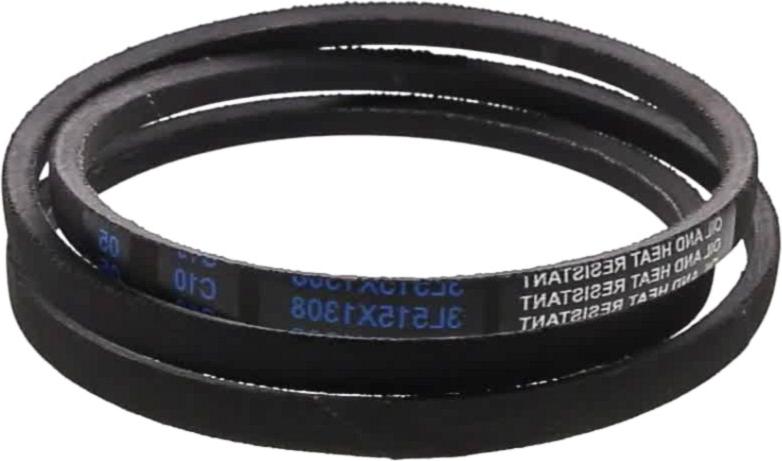

Sur cette vue : CONDENSATEUR ANTIPARASITE (repère 21, 19.83 €) · COURROIE Lave-Linge 10*6*1305 (repère 26, 19.46 €) · COURROIE Lave-Linge 1325 (repère 26, 20.91 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

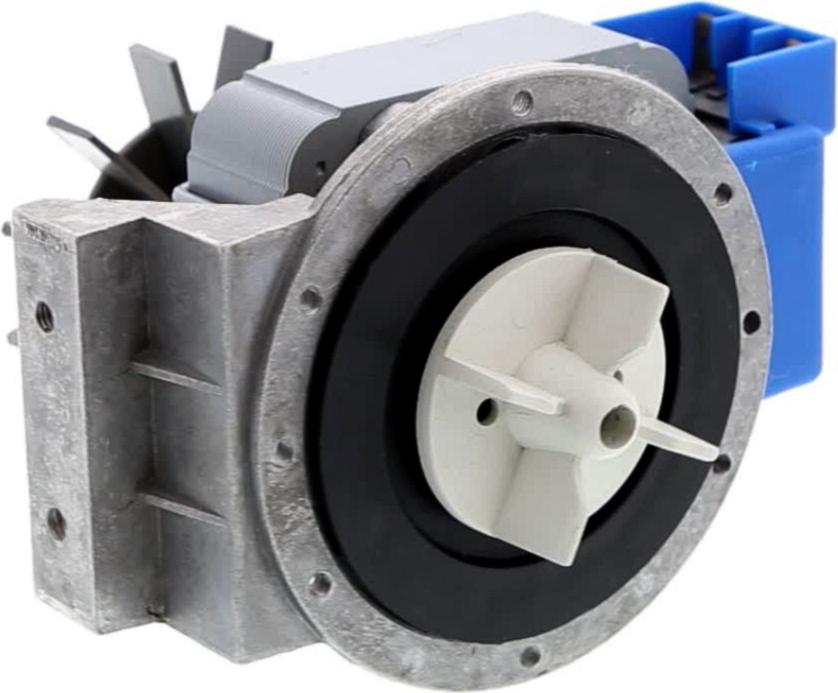

Sur cette vue : Pompe de vidange Lave-Linge COD 49896 PLASET (repère 10, 37.93 €) · Pompe de vidange Lave-Linge (repère 10, 41.26 €) · JOINT Lave-Linge PV/CARTER FILTRE (repère 10, 8.82 €) · BOUCHON Lave-Linge FILTRE (repère 14, 11.95 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge DROIT (repère 20, 58.88 €) · RESSORT Lave-Linge AVANT Supérieur TAMBOUR (repère 22) · AMORTISSEUR Lave-Linge GAUCHE (repère 23, 57.68 €) · PATIN Lave-Linge AMORTISSEUR Extérieure (repère 24, 15.47 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

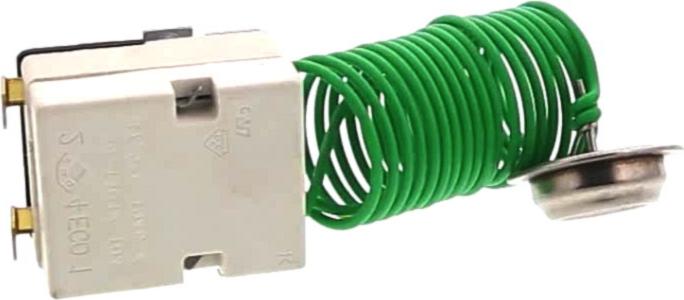

Sur cette vue : SERIGRAPHIE Lave-Linge MANETTE Thermostat (repère 1, 10.83 €) · MANETTE Lave-Linge Thermostat (repère 2, 18.47 €) · RESISTANCE Lave-Linge 2800W (repère 12, 28.63 €) · JOINT Lave-Linge THERMOSTAT (repère 13, 9.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SERIGRAPHIE Lave-Linge MANETTE Thermostat (repère 1, 10.83 €) · MANETTE Lave-Linge Thermostat (repère 2, 18.47 €) · VERRE Lave-Linge HUBLOT+JOINT (repère 6, 61.74 €) · JOINT Lave-Linge CAPOT (repère 10, 18.56 €) · JOINT Lave-Linge PV/CARTER FILTRE (repère 10, 8.82 €) · JOINT Lave-Linge FLASQUE (repère 13, 25.08 €) · JOINT Lave-Linge THERMOSTAT (repère 13, 9.21 €) · BOUCHON Lave-Linge FILTRE (repère 14, 11.95 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
