Vue éclatée seche linge FAR SLEE09
Découvrez la vue éclatée complète seche linge FAR SLEE09, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAR SLEE09 et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée FAR SLEE09 référence 52 pièces détachées, dont screw m4x10, spring washer 4, piece sèche-linge, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

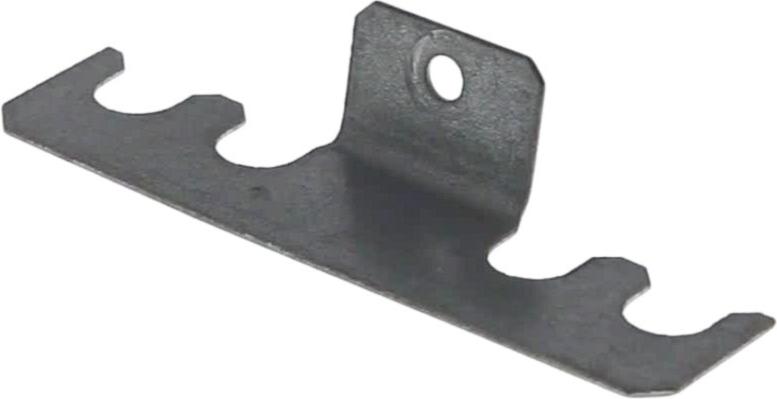

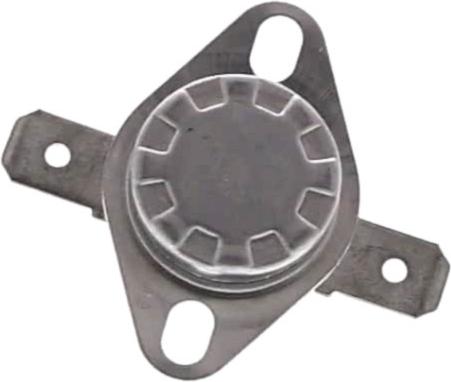

Sur cette vue : THERMOSTAT Sèche-Linge REARMABLE 125° KSDSXL2 (repère 48, 19.1 €) · THERMOSTAT Sèche-Linge 65°C COSSES 6.3 (repère 49, 22.65 €) · SUPPORT Sèche-Linge RESISTANCE (repère 52, 17.45 €) · CACHE Sèche-Linge RESISTANCE (repère 53, 36.71 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : MOTEUR Sèche-Linge *DESTOCKAGE* (repère 4, 55.62 €) · SUPPORT Sèche-Linge MOTEUR (repère 8, 17.95 €) · POULIE Sèche-Linge ENSEMBLE (repère 16, 47.22 €) · CONDENSATEUR Sèche-Linge 10UF (repère 19, 19.41 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

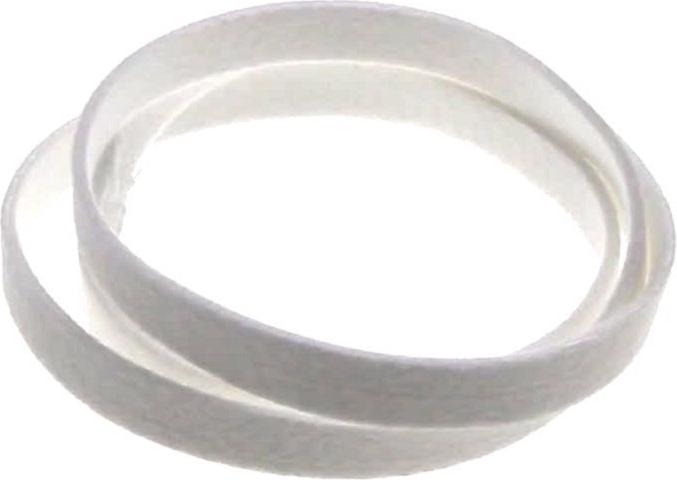

Sur cette vue : SUPPORT Sèche-Linge ROULEMENT (repère 45, 19.05 €) · ROULEMENT Sèche-Linge Z608 (repère 46, 11.05 €) · FEUTRE Sèche-Linge (repère 59, 27.57 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

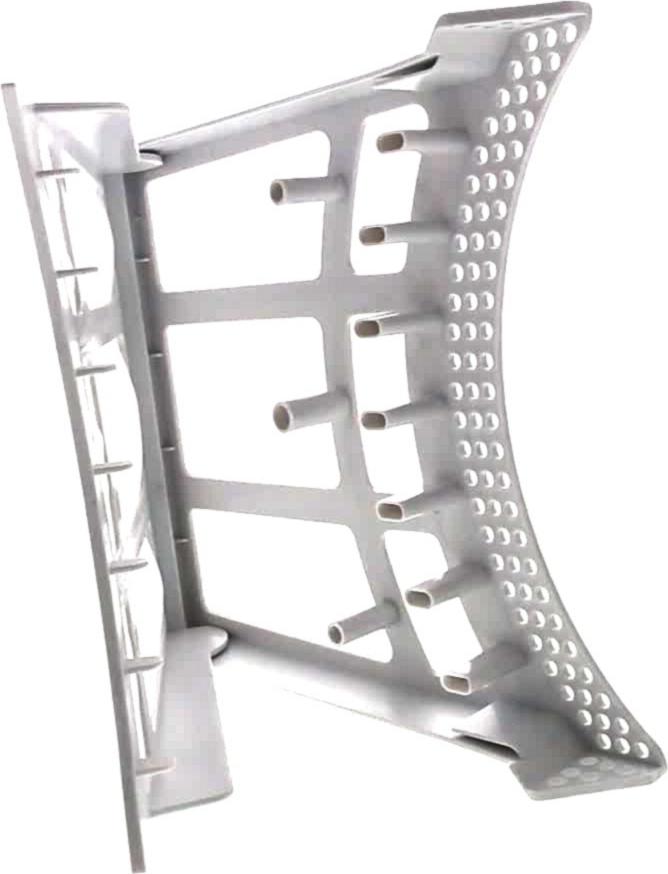

Sur cette vue : TUYAU Sèche-Linge SORTIE EVACUATION INTERNE (repère 76, 28.66 €) · FILTRE Sèche-Linge PELUCHES (repère 92, 28.55 €) · TUYAU Sèche-Linge EVACUATION+RACCORD (repère 98, 35.66 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

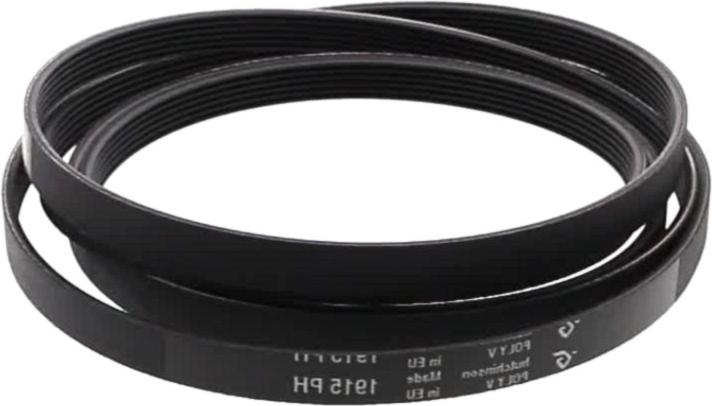

CONDENSATEUR Sèche-Linge 10UF (repère 19, 19.41 €) · SUPPORT Sèche-Linge ROULEMENT (repère 45, 19.05 €) · ROULEMENT Sèche-Linge Z608 (repère 46, 11.05 €) · THERMOSTAT Sèche-Linge REARMABLE 125° KSDSXL2 (repère 48, 19.1 €) · THERMOSTAT Sèche-Linge 65°C COSSES 6.3 (repère 49, 22.65 €) · FEUTRE Sèche-Linge (repère 59, 27.57 €) · COURROIE Sèche-Linge 1915H6 (repère 68, 30.01 €) · JOINT Sèche-Linge HUBLOT (repère 70, 17.49 €)
