Vue éclatée seche linge FAR SLEM07
Découvrez la vue éclatée complète seche linge FAR SLEM07, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAR SLEM07 et éviter les pannes imprévues. 77 pièces référencées.
Cette vue éclatée FAR SLEM07 référence 77 pièces détachées, dont notice sèche-linge, support sèche-linge tuyau evacation, thermostat nc90, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

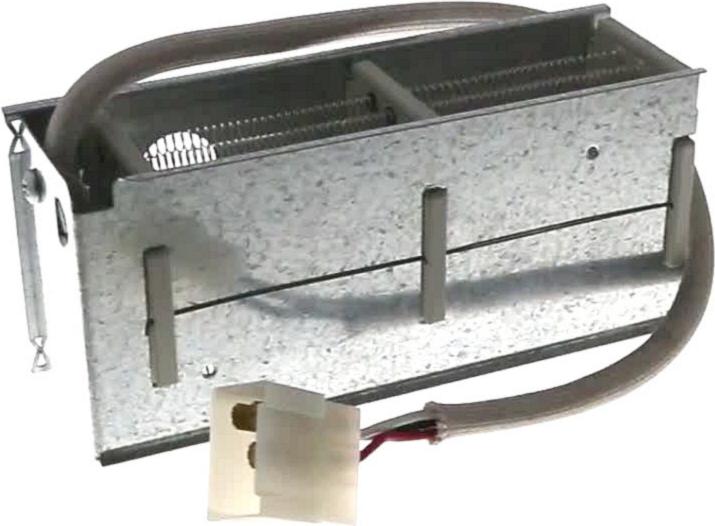

Sur cette vue : Thermostat NC90 (repère 6, 22.55 €) · Thermostat NC170 REARMABLE (repère 30) · Thermostat Sèche-Linge MINIMUM (repère 220, 27.02 €) · RESISTANCE Sèche-Linge 850+850w (repère 580, 47.99 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : MOTEUR Sèche-Linge (repère 120, 144.03 €) · COURROIE Sèche-Linge 1904H7 EL (repère 290, 27.54 €) · VIS Sèche-Linge MOTEUR (repère 390, 2.85 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : COLLIER Sèche-Linge FEUTRE AR (repère 77, 4.21 €) · FEUTRE Sèche-Linge AVANT AP9445 + PATINS (repère 410) · VIS Sèche-Linge SUPPORT PALIER (repère 470, 2.17 €) · ANNEAU Sèche-Linge +FEUTRE+PATINS (repère 540, 132.65 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

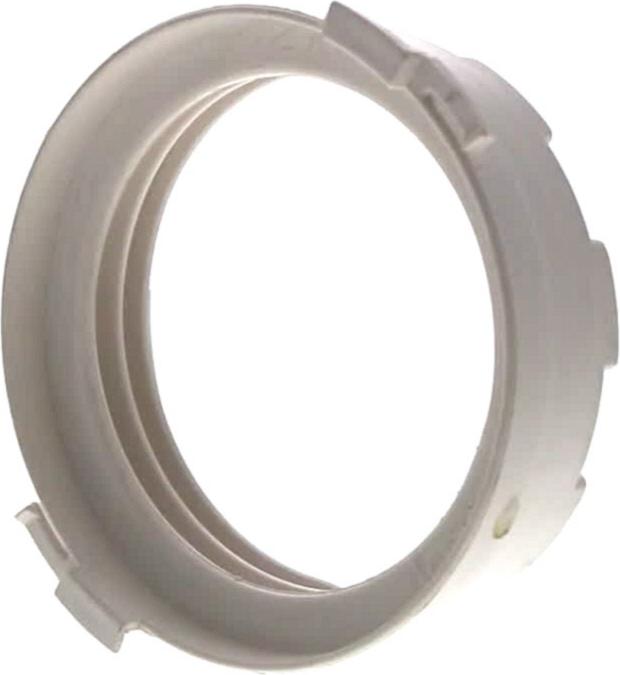

Sur cette vue : SUPPORT Sèche-Linge TUYAU EVACATION (repère 1) · TUYAU Sèche-Linge EVACUATION VAPEUR diam 90mm 3 metres (repère 50, 19.99 €) · Batteur Sèche-Linge TAMBOUR S SONDE AP9445 (repère 310, 5.26 €) · FILTRE Sèche-Linge PELUCHES AP9445 (repère 450).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat NC90 (repère 6, 22.55 €) · JOINT Sèche-Linge CUVE ARRIERE (repère 25, 51.52 €) · Thermostat NC170 REARMABLE (repère 30) · COLLIER Sèche-Linge FEUTRE AR (repère 77, 4.21 €) · JOINT Sèche-Linge HUBLOT AP9445 (repère 100) · Thermostat Sèche-Linge MINIMUM (repère 220, 27.02 €) · COURROIE Sèche-Linge 1904H7 EL (repère 290, 27.54 €) · FEUTRE Sèche-Linge AVANT AP9445 + PATINS (repère 410)
