Vue éclatée seche linge FAR S1586 Version 1 295.20
Découvrez la vue éclatée complète seche linge FAR S1586 Version 1 295.20, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAR S1586 Version 1 295.20 et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée FAR S1586 Version 1 295.20 référence 73 pièces détachées, dont vis sèche-linge fixation top, panneau sèche-linge cote gauche, batteur sèche-linge detecteur humidite, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

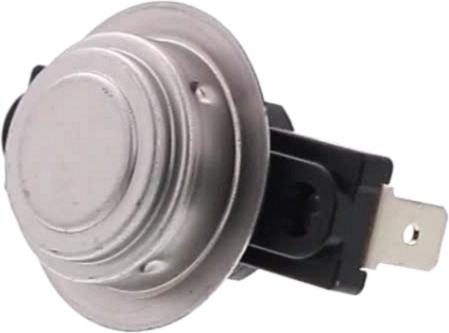

Sur cette vue : SUPPORT Sèche-Linge Thermostat (repère 24, 6.9 €) · THERMOSTAT Sèche-Linge NC70 (repère 90) · Thermostat Sèche-Linge NC120 ap98 (repère 110, 49.32 €) · PONT Sèche-Linge THERMOSTAT (repère 111, 2.53 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

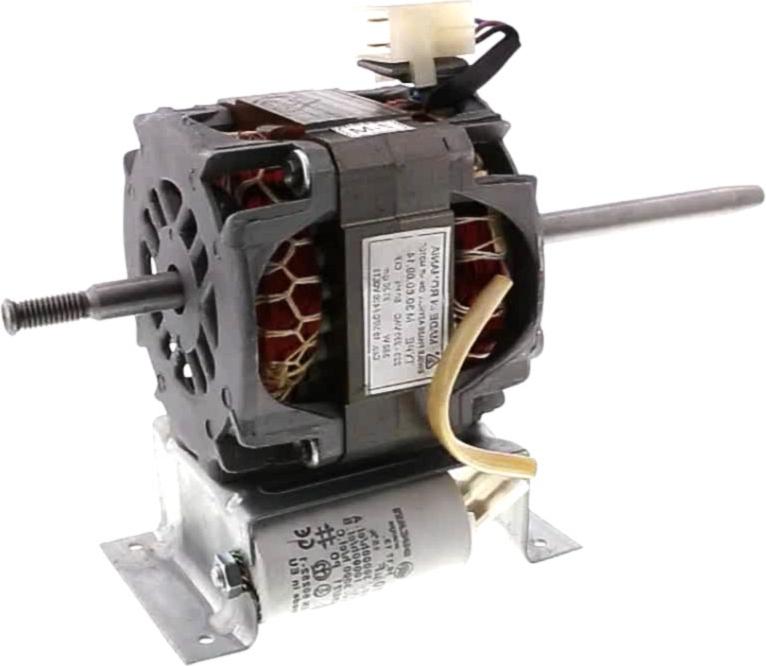

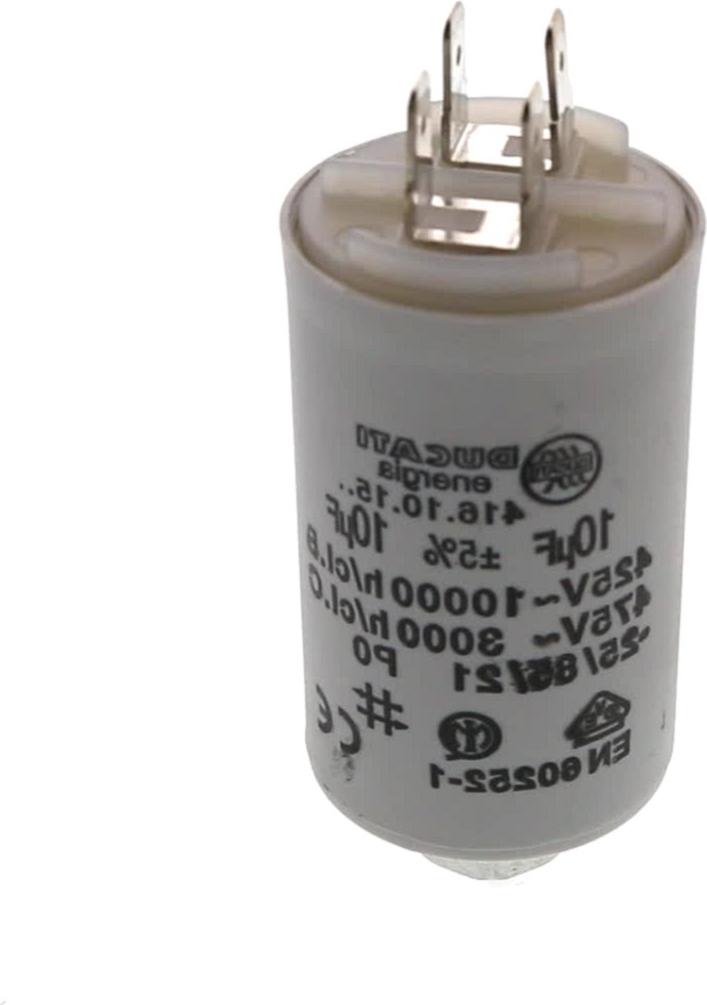

Sur cette vue : COURROIE Sèche-Linge 1932H8 MAEL (repère 41, 19.98 €) · CONDENSATEUR 10uF 450V (repère 46, 13.95 €) · FEUTRE Sèche-Linge AXE MOTEUR (repère 106, 5.81 €) · MOTEUR Sèche-Linge (repère 108, 161.52 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge ARRIERE 970*22 (repère 14) · ROULEMENT Sèche-Linge (repère 16, 14.19 €) · SUPPORT Sèche-Linge ROULEMENT 52704 (repère 17, 152183232.8 €) · PATIN Sèche-Linge PLASTIQUE (repère 100, 32.83 €).
Séchage long ou linge humide

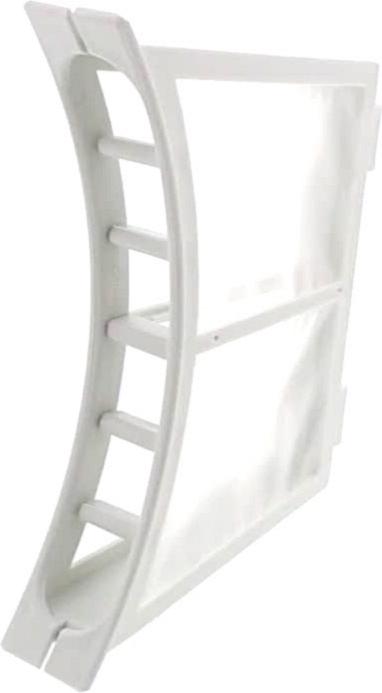

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : COUVERCLE Sèche-Linge CONDENSEUR (repère 31, 25.9 €) · SUPPORT Sèche-Linge CONDENSEUR (repère 34, 44.76 €) · TUYAU Sèche-Linge EAU CONDENSATION (repère 35, 5.54 €) · PORTE Sèche-Linge ACCES CONDENSEUR (repère 54, 27.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FEUTRE Sèche-Linge ARRIERE 970*22 (repère 14) · ROULEMENT Sèche-Linge (repère 16, 14.19 €) · SUPPORT Sèche-Linge ROULEMENT 52704 (repère 17, 152183232.8 €) · SUPPORT Sèche-Linge Thermostat (repère 24, 6.9 €) · JOINT Sèche-Linge CARTER ARRIERE (repère 32, 13.5 €) · COURROIE Sèche-Linge 1932H8 MAEL (repère 41, 19.98 €) · CONDENSATEUR 10uF 450V (repère 46, 13.95 €) · JOINT Sèche-Linge AVANT DU CONDENSEUR (repère 59, 14.48 €)
