Vue éclatée seche linge FAR SLEE7GZ17W
Découvrez la vue éclatée complète seche linge FAR SLEE7GZ17W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAR SLEE7GZ17W et éviter les pannes imprévues. 32 pièces référencées.

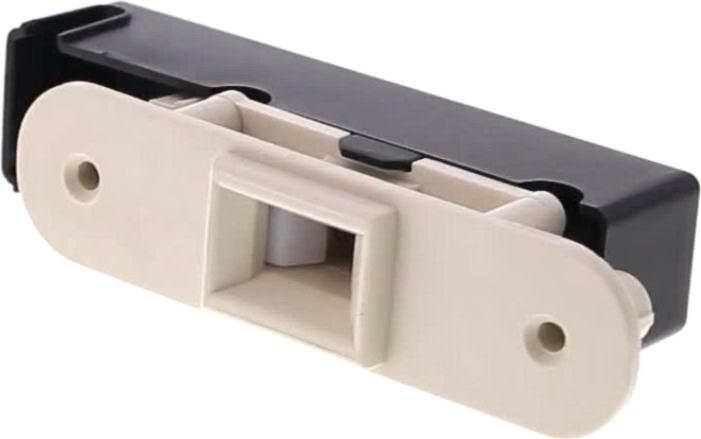

Cette vue éclatée FAR SLEE7GZ17W référence 32 pièces détachées, dont securite sèche-linge porte, joint sèche-linge porte 2-3 levres, tuyau sèche-linge rigide bg130501, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

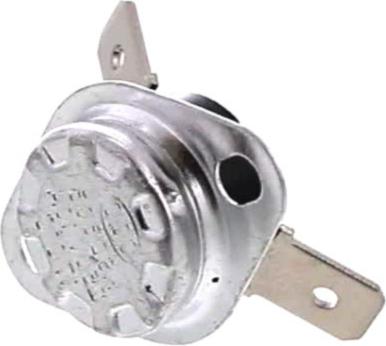

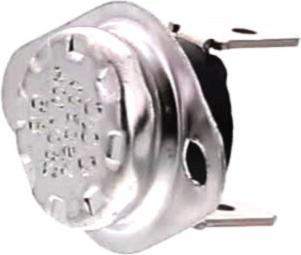

Sur cette vue : RESISTANCE Sèche-Linge (repère 68, 83.35 €) · THERMOSTAT Sèche-Linge 170°C (repère 70, 21.49 €) · THERMOSTAT Sèche-Linge 85°C (repère 72, 20.48 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 6PH1916 5PH1916 B17340685024 (repère 10, 22.67 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 42, 24.05 €) · COURROIE Sèche-Linge MOTEUR (repère 43, 45.19 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

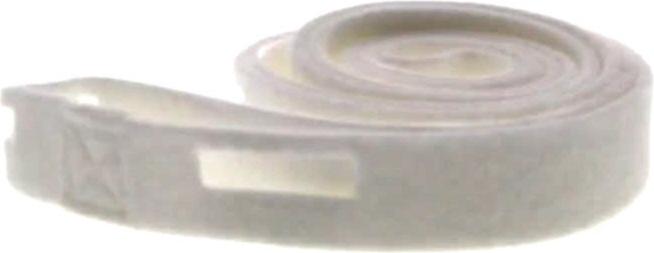

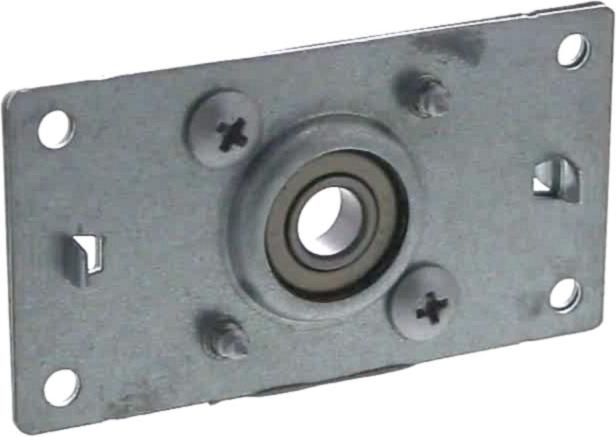

Sur cette vue : SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 8, 101.08 €) · PATIN Sèche-Linge Supérieur (repère 54, 16.03 €) · FEUTRE Sèche-Linge AVANT (repère 55, 26.16 €) · PALIER Sèche-Linge COMPLET (repère 75, 18.2 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

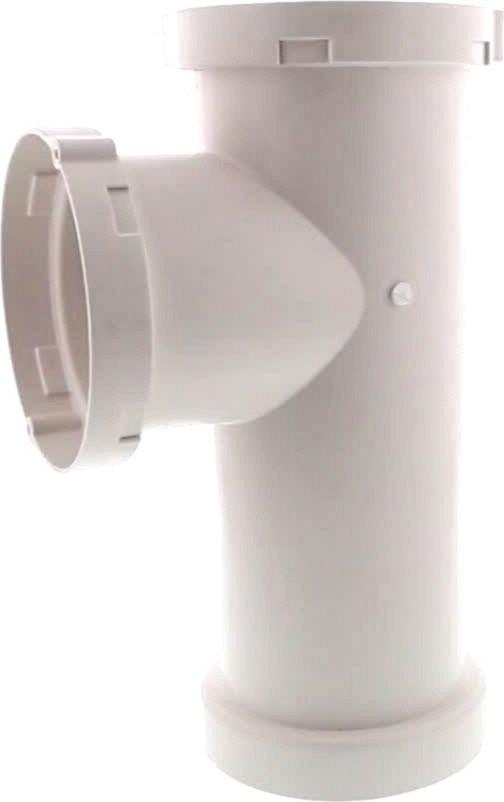

Sur cette vue : SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 8, 101.08 €) · TUYAU Sèche-Linge RIGIDE BG130501 (repère 12, 6.64 €) · EMBOUT Sèche-Linge GAINE (repère 13, 11.34 €) · FILTRE Sèche-Linge PELUCHE DC70T5 BG150085 (repère 52, 18.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Sèche-Linge PORTE 2-3 LEVRES (repère 7, 37.81 €) · SUPPORT Sèche-Linge TAMBOUR + FEUTRE (FILTRE BG150186) (repère 8, 101.08 €) · COURROIE Sèche-Linge 6PH1916 5PH1916 B17340685024 (repère 10, 22.67 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 42, 24.05 €) · COURROIE Sèche-Linge MOTEUR (repère 43, 45.19 €) · FILTRE Sèche-Linge PELUCHE DC70T5 BG150085 (repère 52, 18.59 €) · PATIN Sèche-Linge Supérieur (repère 54, 16.03 €) · FEUTRE Sèche-Linge AVANT (repère 55, 26.16 €)
