Vue éclatée réfrigérateur LADEN TOP85 853962029100

Name: LADEN TOP85 853962029100
Brand: LADEN
SKU: TOP85 853962029100

Découvrez la vue éclatée complète réfrigérateur LADEN TOP85 853962029100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LADEN TOP85 853962029100 et éviter les pannes imprévues. 16 pièces référencées.

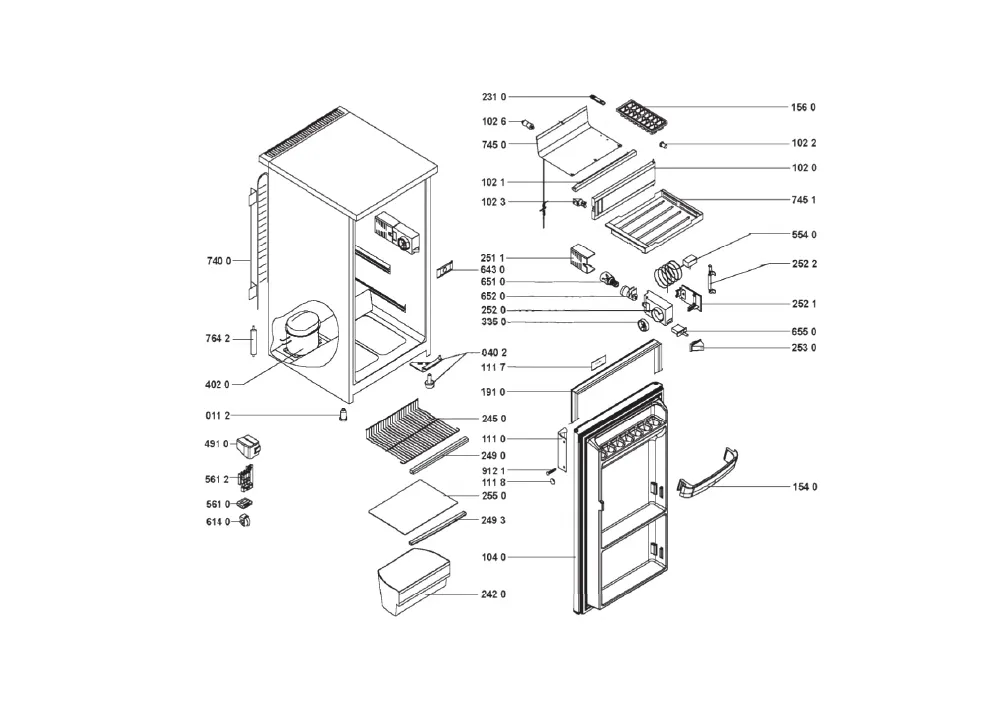

Cette vue éclatée LADEN TOP85 853962029100 référence 16 pièces détachées, dont porte froid freezer, support froid evaporateur, support froid porte freezer, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LADEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid Thermostat (repère 3350, 13.53 €) · COMPRESSEUR 1/10 R134 (repère 4020, 137.01 €) · Thermostat Froid A130057 (repère 5540, 43.83 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE (repère 7451, 160914926.6 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid FREEZER (repère 1020) · SUPPORT Froid Porte FREEZER (repère 1023, 21.96 €) · JOINT Froid PORTE Réfrigérateur (repère 1910, 84.64 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 1910, 84.64 €) · MANETTE Froid Thermostat (repère 3350, 13.53 €) · Thermostat Froid A130057 (repère 5540, 43.83 €)
