Vue éclatée lave linge GORENJE WA64153 Version 1
Découvrez la vue éclatée complète lave linge GORENJE WA64153 Version 1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge GORENJE WA64153 Version 1 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée GORENJE WA64153 Version 1 référence 56 pièces détachées, dont dessus lave-linge, tuyau lave-linge vidange, cone lave-linge blocage poulie, avec leur position sur le schéma constructeur.
Réparer son lave-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

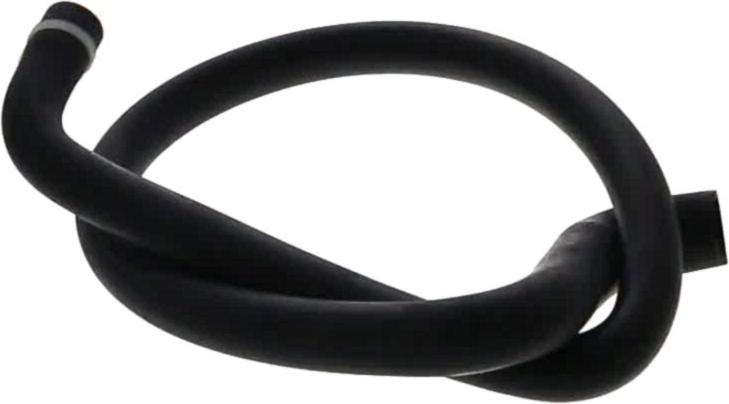

Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 4, 15.14 €) · DURITE Lave-Linge BAC/CUVE (repère 11, 38.98 €) · DURITE Lave-Linge BOITE FILTRE (repère 12, 19.16 €) · DURITE Lave-Linge JET ACTIF (repère 13, 37.07 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 6EPJ1260 (repère 3, 43.98 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 35, 44.32 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 2, 16.62 €) · DURITE Lave-Linge BOITE FILTRE (repère 12, 19.16 €) · Pompe de vidange Lave-Linge COD 61211 30W PLASET (repère 14, 25.78 €) · TUYAU Lave-Linge VIDANGE Pompe de vidange (repère 18, 18.65 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : SUPPORT Lave-Linge RESSORT CUVE (repère 8) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 20, 10.01 €) · PALIER Lave-Linge KIT AP4230001 (repère 25, 54.44 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 16, 32.42 €) · SONDE Lave-Linge RESISTANCE (repère 23, 19.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 6EPJ1260 (repère 3, 43.98 €) · DURITE Lave-Linge BOITE FILTRE (repère 12, 19.16 €) · JOINT Lave-Linge HUBLOT "avec jet systeme" (repère 18, 52.62 €) · FILTRE Lave-Linge COMPLET (attention voir photo 2 types de filtre) (repère 21, 22.36 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 19, 9.28 €) · JOINT Lave-Linge BOUCHON DE FILTRE (repère 20, 17.55 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 20, 10.01 €) · JOINT Lave-Linge FILTRE (repère 22, 17.89 €)
