Vue éclatée lave linge GORENJE WA65205 126166-01 126166.01 12616601
Découvrez la vue éclatée complète lave linge GORENJE WA65205 126166-01 126166.01 12616601, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge GORENJE WA65205 126166-01 126166.01 12616601 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée GORENJE WA65205 126166-01 126166.01 12616601 référence 46 pièces détachées, dont poulie lave-linge tambour, batteur lave-linge tambour, collier lave-linge joint hublot/meuble, avec leur position sur le schéma constructeur.
Réparer son lave-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 16, 18.31 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 43, 8.78 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 65, 10.09 €) · JOINT Lave-Linge CAPOT (repère 68, 17.31 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 6EPJ1260 (repère 67, 51.82 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

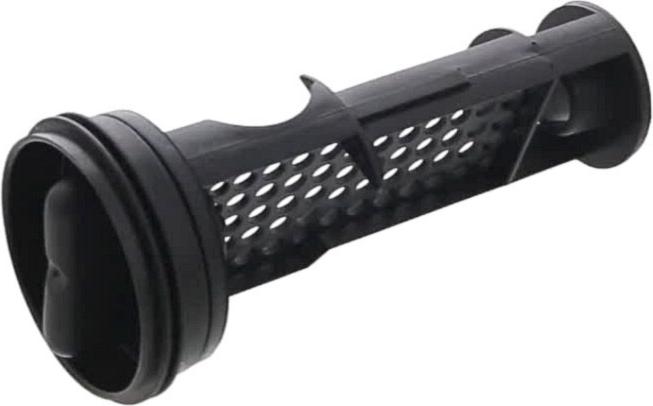

Sur cette vue : DURITE Lave-Linge BOITE FILTRE (repère 92, 20.64 €) · Pompe de vidange Lave-Linge COD 61211 30W PLASET (repère 114, 25.29 €) · COLLIER Lave-Linge DURITE cuve pompe (repère 345, 6.29 €) · FILTRE Lave-Linge COMPLET (attention voir photo 2 types de filtre) (repère 638, 18.94 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 65, 10.09 €) · PALIER Lave-Linge KIT AP4230001 (repère 172, 52.55 €) · SUPPORT Lave-Linge RESSORT CUVE (repère 661) · AMORTISSEUR Lave-Linge (repère 678, 87.12 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 117, 33.09 €) · SONDE Lave-Linge RESISTANCE (repère 616, 20.57 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

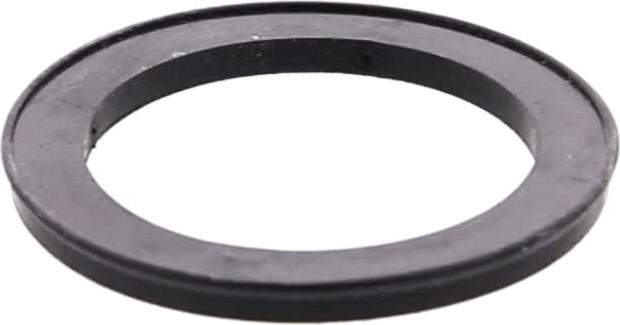

COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 43, 8.78 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 65, 10.09 €) · COURROIE Lave-Linge 6EPJ1260 (repère 67, 51.82 €) · JOINT Lave-Linge CAPOT (repère 68, 17.31 €) · DURITE Lave-Linge BOITE FILTRE (repère 92, 20.64 €) · PALIER Lave-Linge KIT AP4230001 (repère 172, 52.55 €) · FILTRE Lave-Linge COMPLET (attention voir photo 2 types de filtre) (repère 638, 18.94 €) · JOINT Lave-Linge BOUCHON DE FILTRE (repère 640, 16.23 €)
