Vue éclatée lave linge GORENJE WA162 Version 3
Découvrez la vue éclatée complète lave linge GORENJE WA162 Version 3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge GORENJE WA162 Version 3 et éviter les pannes imprévues. 58 pièces référencées.
Cette vue éclatée GORENJE WA162 Version 3 référence 58 pièces détachées, dont cable froid alimentation, tuyau lave-linge vidange, vis lave-linge poulie, avec leur position sur le schéma constructeur.
Réparer son lave-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

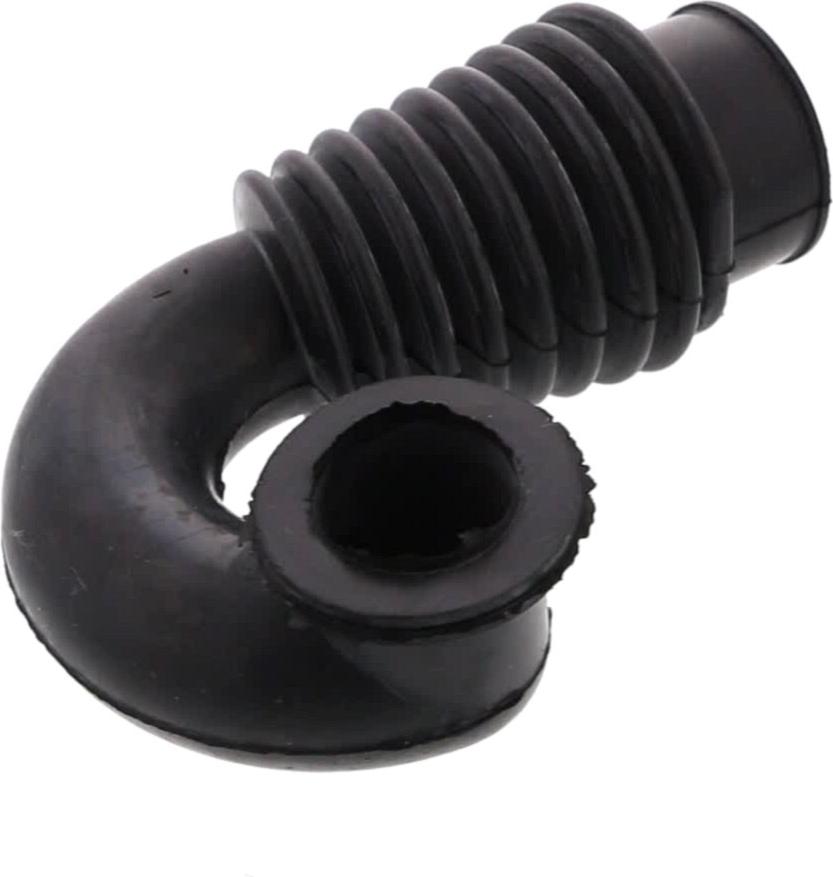

Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 3, 16.34 €) · DURITE Lave-Linge BAC/CUVE (repère 9, 44.93 €) · DURITE Lave-Linge BOITE-POMPE (repère 10, 15.45 €) · COLLIER Lave-Linge FLASQUE (repère 10).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 2, 53.25 €) · COURROIE Lave-Linge 1233J5 (repère 3, 40.93 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 1, 17.38 €) · DURITE Lave-Linge BOITE-POMPE (repère 10, 15.45 €) · CORPS Lave-Linge Pompe de vidange (repère 13, 24.21 €) · SUPPORT Lave-Linge POMPE (repère 14, 11.34 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 16, 8.73 €) · AMORTISSEUR Lave-Linge DROIT (repère 18, 30.63 €) · AMORTISSEUR Lave-Linge GAUCHE UNITAIRE (repère 19, 36.22 €) · PALIER Lave-Linge COMPLET AV02530001 (repère 21, 51.45 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000w (repère 16, 50.66 €) · JOINT Lave-Linge THERMOSTAT (repère 18, 16.09 €) · THERMOSTAT Lave-Linge SONDE (repère 19).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE (repère 2, 53.25 €) · COURROIE Lave-Linge 1233J5 (repère 3, 40.93 €) · JOINT Lave-Linge FLASQUE (repère 11, 25.8 €) · JOINT Lave-Linge CAPOT (repère 15, 17.59 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 16, 8.73 €) · JOINT Lave-Linge HUBLOT sans trou (repère 17, 55.85 €) · AMORTISSEUR Lave-Linge DROIT (repère 18, 30.63 €) · JOINT Lave-Linge THERMOSTAT (repère 18, 16.09 €)
