Vue éclatée lave linge GORENJE WA50085 199168
Découvrez la vue éclatée complète lave linge GORENJE WA50085 199168, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge GORENJE WA50085 199168 et éviter les pannes imprévues. 75 pièces référencées.
Cette vue éclatée GORENJE WA50085 199168 référence 75 pièces détachées, dont tuyau de vidange (1,5m), pompe de vidange m231 xp, électrovanne, avec leur position sur le schéma constructeur.
Réparer son lave-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : Joint de porte - manchette (15.08 €) · Durite (tuyau) cuve - pompe (6.60 €) · Durite cuve filtre avec clapet (13.09 €) · Collier ext de manchette d350 (5.40 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : Charbons moteur x2 (40.08 €) · Balai charbon 2 pièces avec support (6.50 €) · Balais de charbons ceset rt (x1) s (3.79 €) · Charbons moteurs aeg5 (27.90 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Tuyau de vidange (1,5m) (5.63 €) · Pompe de vidange m231 xp (14.47 €) · Filtre antiparasite (15.80 €) · Filtre d arrivée d eau (4.90 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

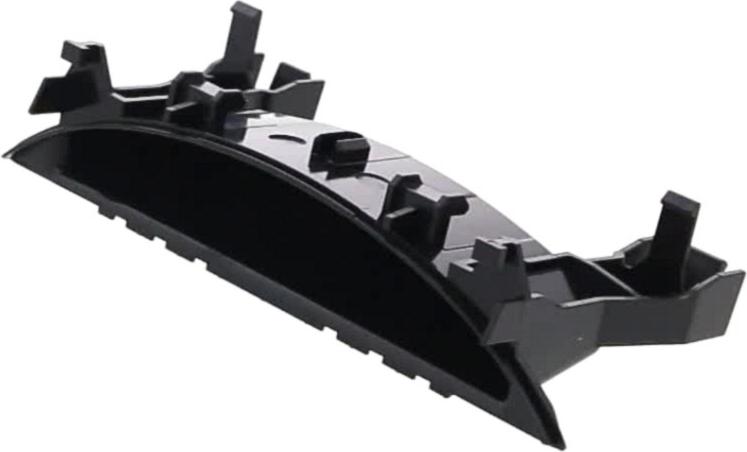

Sur cette vue : Amortisseur de cuve (4.19 €) · Roulement 6202 2z (3.40 €) · Roulement de tambour arrière pour lave-linge (3.53 €) · Joint palier ps-03 700 ca (12.99 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Sonde de température (23.09 €) · Résistance (34.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Brosse avec porte brosse (16.99 €) · Amortisseur de cuve (4.19 €) · Filtre antiparasite (15.80 €) · Filtre d arrivée d eau (4.90 €) · Roulement 6202 2z (3.40 €) · Roulement de tambour arrière pour lave-linge (3.53 €) · Bouchon filtre (13.91 €) · Joint de porte - manchette (15.08 €)
