Vue éclatée lave linge GORENJE WA62092 137608
Découvrez la vue éclatée complète lave linge GORENJE WA62092 137608, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge GORENJE WA62092 137608 et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée GORENJE WA62092 137608 référence 65 pièces détachées, dont charbon lave-linge moteur lot de 2, tuyau lave-linge pressostat, poulie lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 16, 17.14 €) · JOINT Lave-Linge HUBLOT "sans jet systeme" (repère 32, 62.37 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 43, 8.76 €) · JOINT Lave-Linge CUVE (repère 60, 17.23 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

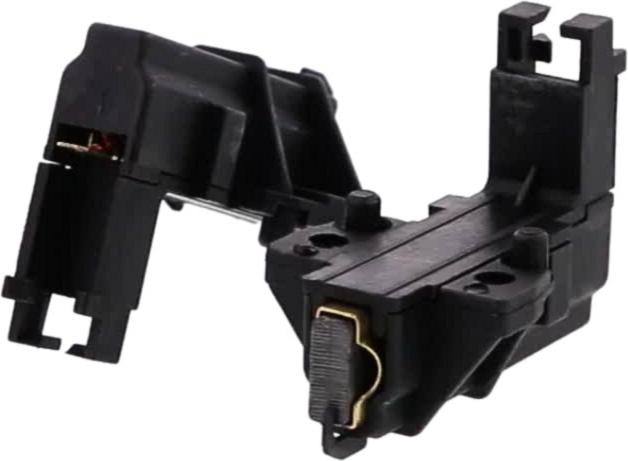

Sur cette vue : CHARBON Lave-Linge MOTEUR lot de 2 (repère 0, 59.05 €) · COURROIE Lave-Linge EPH1268 1268H8EL (repère 67, 43.15 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : COLLIER Lave-Linge DURITE cuve pompe (repère 78, 5.29 €) · DURITE Lave-Linge BOITE FILTRE (repère 92, 18.46 €) · TUYAU Lave-Linge VIDANGE (repère 96, 17.44 €) · Pompe de vidange Lave-Linge COD 61211 30W PLASET (repère 114, 24.06 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 65, 9.39 €) · CUVE Lave-Linge PLASTIQUE+PALIER (repère 90, 132.61 €) · PALIER Lave-Linge COMPLET (repère 172, 40.39 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 371, 16.66 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2000W (repère 117, 41.75 €) · SONDE Lave-Linge RESISTANCE (repère 616, 22.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR lot de 2 (repère 0, 59.05 €) · JOINT Lave-Linge HUBLOT "sans jet systeme" (repère 32, 62.37 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 43, 8.76 €) · JOINT Lave-Linge CUVE (repère 60, 17.23 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 65, 9.39 €) · COURROIE Lave-Linge EPH1268 1268H8EL (repère 67, 43.15 €) · CUVE Lave-Linge PLASTIQUE+PALIER (repère 90, 132.61 €) · DURITE Lave-Linge BOITE FILTRE (repère 92, 18.46 €)
