Vue éclatée seche linge GORENJE WT681 Version 1
Découvrez la vue éclatée complète seche linge GORENJE WT681 Version 1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge GORENJE WT681 Version 1 et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée GORENJE WT681 Version 1 référence 45 pièces détachées, dont filtre sèche-linge sur porte, tambour, courroie sèche-linge 1930h7 av51630001, avec leur position sur le schéma constructeur.
Réparer son sèche-linge GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

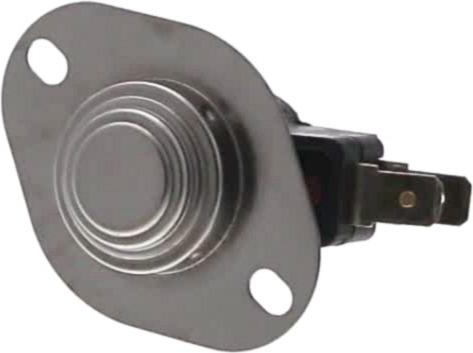

Sur cette vue : THERMOSTAT Sèche-Linge 3 CONTACTS L41L4 (repère 17) · Thermostat Sèche-Linge NC130 NC150°C (repère 18) · RESISTANCE Sèche-Linge 2100w (repère 19, 66.75 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

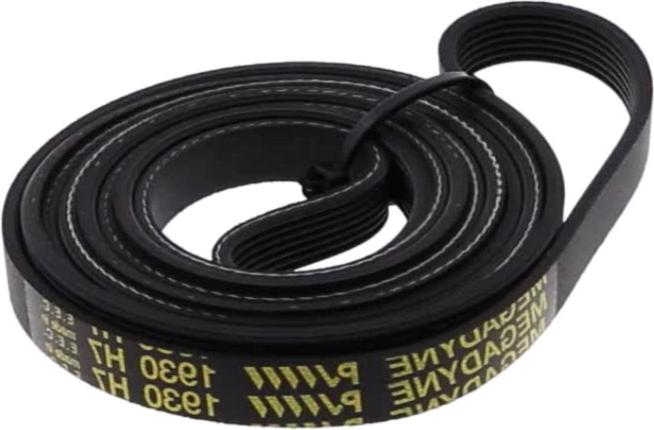

Sur cette vue : COURROIE Sèche-Linge 1930H7 AV51630001 (repère 2, 22.48 €) · MOTEUR Sèche-Linge (repère 16, 147.35 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge ARRIERE (repère 3) · AXE Sèche-Linge ROULEMENT (repère 4, 7.61 €) · FEUTRE Sèche-Linge (repère 5) · RESSORT AXE ROULEMENT (repère 5, 15.6 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

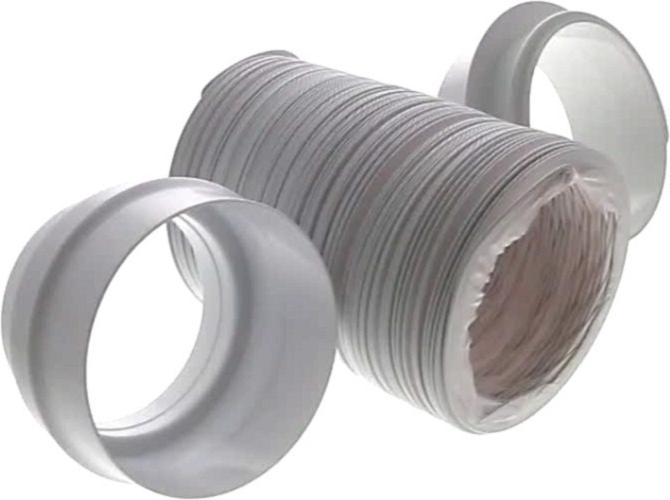

Sur cette vue : FILTRE Sèche-Linge SUR PORTE (repère 1, 42.58 €) · FILTRE Sèche-Linge PELUCHES RECYCLEUR (repère 7, 18.6 €) · TUYAU Sèche-Linge EVACUATION SANS EMBOUT (repère 20, 42.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

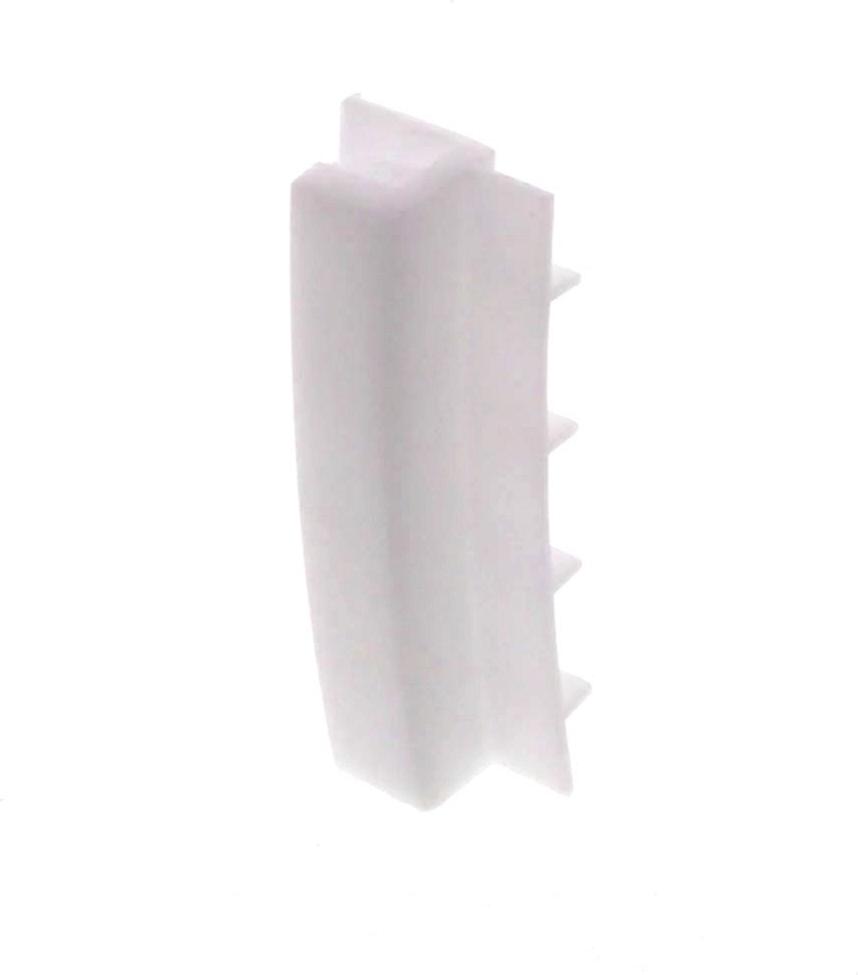

FILTRE Sèche-Linge SUR PORTE (repère 1, 42.58 €) · COURROIE Sèche-Linge 1930H7 AV51630001 (repère 2, 22.48 €) · FEUTRE Sèche-Linge ARRIERE (repère 3) · AXE Sèche-Linge ROULEMENT (repère 4, 7.61 €) · FEUTRE Sèche-Linge (repère 5) · RESSORT AXE ROULEMENT (repère 5, 15.6 €) · PATIN Sèche-Linge (repère 6, 16.27 €) · ROULEMENT Sèche-Linge 6001ZC3 (repère 7, 10.72 €)
