Vue éclatée four GORENJE TRP6305
Découvrez la vue éclatée complète four GORENJE TRP6305, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four GORENJE TRP6305 et éviter les pannes imprévues. 24 pièces référencées.

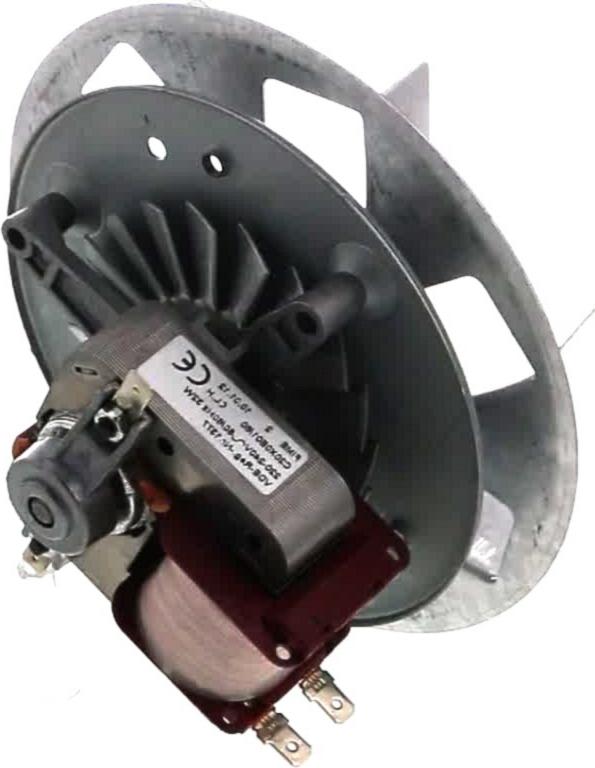

Cette vue éclatée GORENJE TRP6305 référence 24 pièces détachées, dont résistance cuisinière grill 1050+850w, moteur four ventilation ct, moteur cuisinière chaleur tournante, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Cuisinière 1200W SOLE 2040926000 4217 (39.98 €) · Résistance Cuisinière GRILL 1050+850W · Résistance Four 2500w CIRCULAIRE (repère 2, 70.85 €) · SUPPORT Cuisinière GRILLE Latéral GRD FOUR (repère 5, 5.74 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière 1200W SOLE 2040926000 4217 (39.98 €) · Résistance Cuisinière GRILL 1050+850W · Résistance Four 2500w CIRCULAIRE (repère 2, 70.85 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

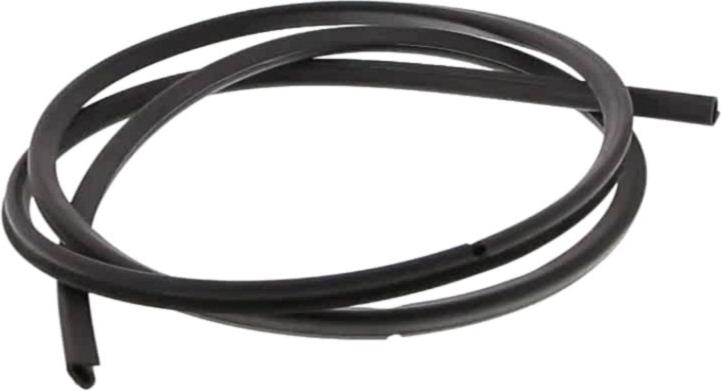

Sur cette vue : JOINT Four PORTE (repère 4, 14.29 €) · VITRE Four Extérieure (repère 20, 76.99 €) · Charnière Four Gauche ou Droit (repère 22, 21.1 €) · JOINT Four VITRE INTERIEURE (repère 23).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 4, 14.29 €) · JOINT Four VITRE INTERIEURE (repère 23) · JOINT Four MOUFLE Inférieur (repère 29, 28.07 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
