Vue éclatée four GORENJE B2450E
Découvrez la vue éclatée complète four GORENJE B2450E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four GORENJE B2450E et éviter les pannes imprévues. 20 pièces référencées.
Cette vue éclatée GORENJE B2450E référence 20 pièces détachées, dont résistance four voute, contre porte cuisinière four, commutateur cuisinière four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière GORENJE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

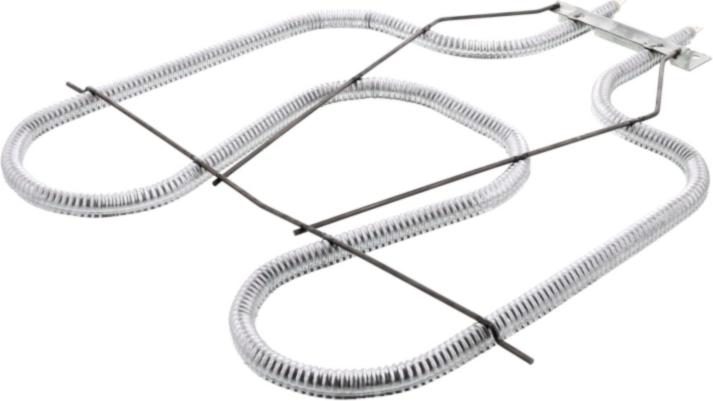

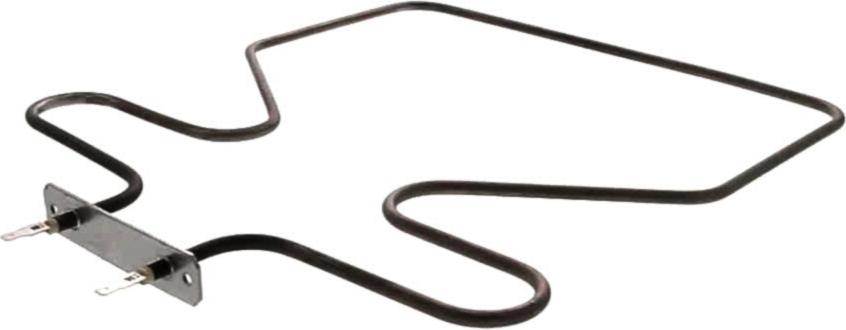

Sur cette vue : Résistance Four VOUTE (repère 1, 53.84 €) · Résistance Cuisinière SOLE PERLE 1100W (repère 7, 58.64 €) · SUPPORT Four GRILLE FOUR Droit ou Gauche (repère 7, 28.36 €) · Résistance Cuisinière SOLE 1100w 2040968000 (repère 8, 52.35 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE (repère 1, 53.84 €) · Résistance Cuisinière SOLE PERLE 1100W (repère 7, 58.64 €) · Résistance Cuisinière SOLE 1100w 2040968000 (repère 8, 52.35 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière FOUR (repère 4, 38.28 €) · Thermostat Cuisinière SECURITE (repère 13, 17.21 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

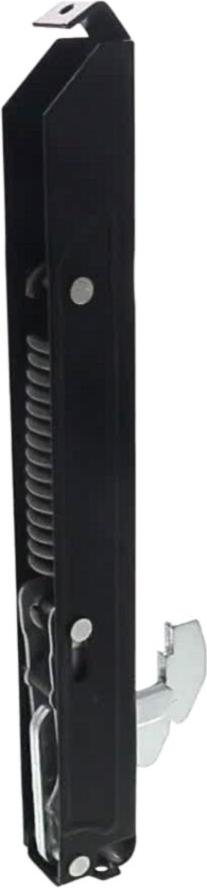

Sur cette vue : Charnière Cuisinière Porte FOUR Gauche OU Droit (repère 3, 37.83 €) · JOINT Cuisinière MOUFLE (repère 5, 43.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière FOUR (repère 4, 38.28 €) · JOINT Cuisinière MOUFLE (repère 5, 43.77 €) · Thermostat Cuisinière SECURITE (repère 13, 17.21 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
