Vue éclatée lave linge MIELE W751
Découvrez la vue éclatée complète lave linge MIELE W751, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge MIELE W751 et éviter les pannes imprévues. 11 pièces référencées.
Cette vue éclatée MIELE W751 référence 11 pièces détachées, dont courroie lave-linge 6pj1321, poignee lave-linge hublot, filtre lave-linge pompe vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge MIELE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 47, 192.34 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

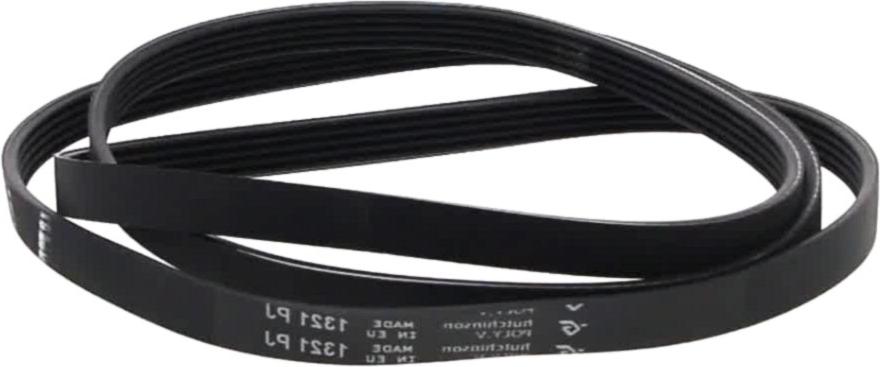

Sur cette vue : COURROIE Lave-Linge 6PJ1321 (repère 0, 32.82 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

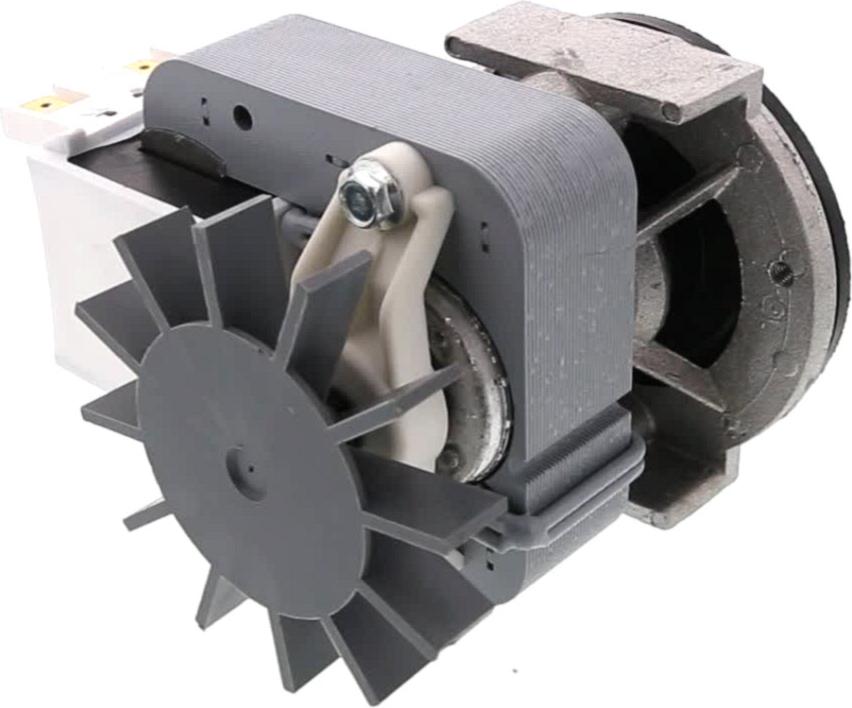

Sur cette vue : FILTRE Lave-Linge POMPE VIDANGE (repère 9, 80.92 €) · BOUCHON Lave-Linge POMPE VIDANGE (repère 12, 26.93 €) · POMPE Lave-Linge VIDANGE (repère 13, 69.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 6PJ1321 (repère 0, 32.82 €) · FILTRE Lave-Linge POMPE VIDANGE (repère 9, 80.92 €) · JOINT Lave-Linge HUBLOT (repère 47, 192.34 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
