Vue éclatée lave linge MIELE W838

Name: MIELE W838
Brand: MIELE
SKU: W838

Découvrez la vue éclatée complète lave linge MIELE W838, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge MIELE W838 et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée MIELE W838 référence 19 pièces détachées, dont charbon lave-linge moteur (lot 2), kit lave-linge joint palier, collier lave-linge durite cuve/pompe, avec leur position sur le schéma constructeur.

Réparer son lave-linge MIELE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

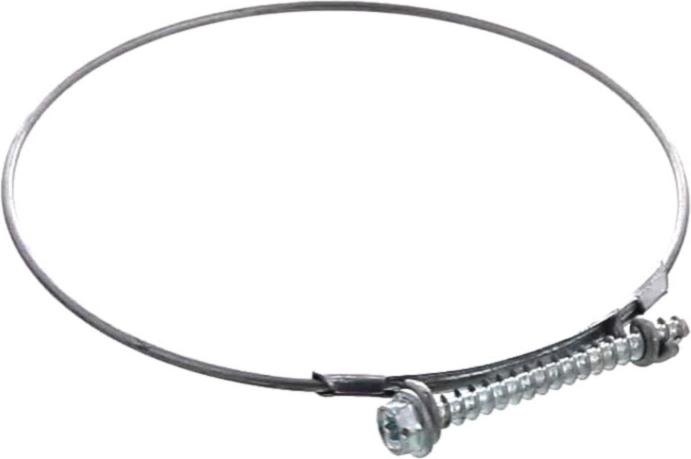

Sur cette vue : KIT Lave-Linge JOINT PALIER (repère 0, 114.51 €) · COLLIER Lave-Linge DURITE CUVE/POMPE (repère 2, 11.46 €) · JOINT Lave-Linge AXE ROULEMENT (repère 4, 92.69 €) · DURITE Lave-Linge BAC/CUVE (repère 36, 77.11 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CHARBON Lave-Linge MOTEUR (lot 2) (repère 0, 28.72 €) · COURROIE Lave-Linge 5PJ1321 (repère 14, 34.61 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : COLLIER Lave-Linge DURITE CUVE/POMPE (repère 2, 11.46 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : KIT Lave-Linge JOINT PALIER (repère 0, 114.51 €) · JOINT Lave-Linge AXE ROULEMENT (repère 4, 92.69 €) · AMORTISSEUR Lave-Linge (kit de 2) 120N (repère 48, 71.65 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 2100w (repère 40, 127.76 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CHARBON Lave-Linge MOTEUR (lot 2) (repère 0, 28.72 €) · KIT Lave-Linge JOINT PALIER (repère 0, 114.51 €) · JOINT Lave-Linge AXE ROULEMENT (repère 4, 92.69 €) · COURROIE Lave-Linge 5PJ1321 (repère 14, 34.61 €) · AMORTISSEUR Lave-Linge (kit de 2) 120N (repère 48, 71.65 €)
