Vue éclatée plaque de cuisson SCHOLTES TF65S 29687
Découvrez la vue éclatée complète plaque de cuisson SCHOLTES TF65S 29687, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson SCHOLTES TF65S 29687 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée SCHOLTES TF65S 29687 référence 34 pièces détachées, dont grille plaque 2 feux, couronne plaque semi-rapide, couronne plaque auxiliaire, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson SCHOLTES : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : CHAPEAU Cuisinière BRULEUR Semi-rapide NOIR 75mm (repère 2, 18.62 €) · CHAPEAU Cuisinière BRULEUR Auxiliaire 55mm (repère 4, 14.16 €) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 11, 31.55 €) · BOUGIE Plaque 700mm (repère 14, 20.77 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

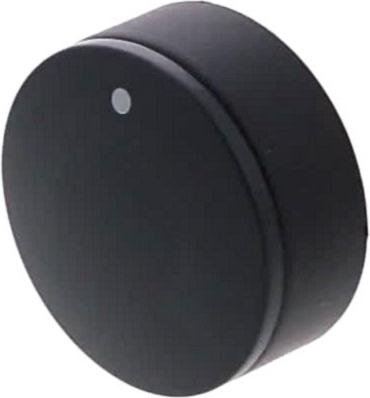

Sur cette vue : MANETTE Plaque NOIRE (repère 6, 22.41 €) · RESSORT Plaque MANETTE (repère 7, 7.98 €) · DISQUE Plaque MANETTE GAZ (repère 8) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 11, 31.55 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOUGIE Plaque 700mm (repère 14, 20.77 €) · CLIPS Plaque FIXATION BOUGIE (repère 15, 5.89 €) · JOINT Plaque RACCORD GAZ (repère 19, 3.7 €) · JOINT Plaque TABLE (repère 29, 20.81 €) · BOUGIE Plaque AVG (repère 34, 19.52 €) · PATIN Plaque GRILLE "unitaire" (repère 47, 4.79 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
