Vue éclatée hotte aspirante SCHOLTES HI439W 22996

Name: SCHOLTES HI439W 22996
Brand: SCHOLTES
SKU: HI439W 22996

Découvrez la vue éclatée complète hotte aspirante SCHOLTES HI439W 22996, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante SCHOLTES HI439W 22996 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée SCHOLTES HI439W 22996 référence 18 pièces détachées, dont cheminee hotte inférieur blanc, raccord hotte evacuation, support hotte cheminee supérieur, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante SCHOLTES : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

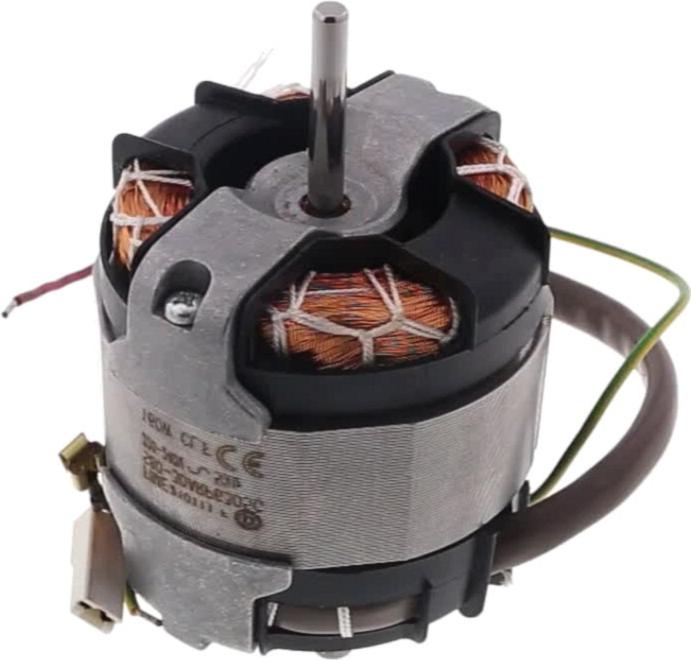

Sur cette vue : CONDENSATEUR Hotte 3,15 UF (repère 6, 46.42 €) · GRILLE Hotte Droit MOTEUR (repère 9, 21.39 €) · MOTEUR Hotte (repère 10, 211.33 €) · TURBINE Hotte D148MM H132MM 1137.002 (repère 11, 27.3 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : TRANSFORMATEUR Hotte (repère 13, 102.43 €) · Interrupteur Hotte LUMIERE (repère 15) · FILTRE Hotte METAL 380*242 (repère 18, 39.15 €) · FILTRE Hotte CHARBON LAVAB 220*180 (repère 19, 60.04 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Hotte 3,15 UF (repère 6, 46.42 €) · FILTRE Hotte METAL 380*242 (repère 18, 39.15 €) · FILTRE Hotte CHARBON LAVAB 220*180 (repère 19, 60.04 €) · SUPPORT Hotte FILTRE CHARBON (repère 99, 27.9 €) · CROCHET Hotte FIXATION SUPPORT FILTRE CHARBON (repère 99, 6.14 €)
