Vue éclatée hotte aspirante SCHOLTES HP966IX 56899

Name: SCHOLTES HP966IX 56899
Brand: SCHOLTES
SKU: HP966IX 56899

Découvrez la vue éclatée complète hotte aspirante SCHOLTES HP966IX 56899, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante SCHOLTES HP966IX 56899 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée SCHOLTES HP966IX 56899 référence 26 pièces détachées, dont buse hotte 150/125-120mm, turbine hotte moteur, moteur hotte, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante SCHOLTES : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

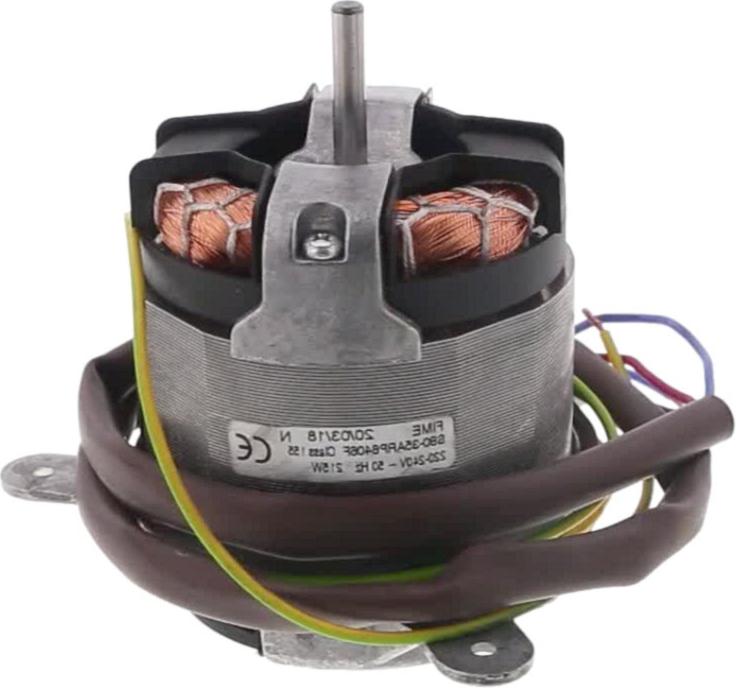

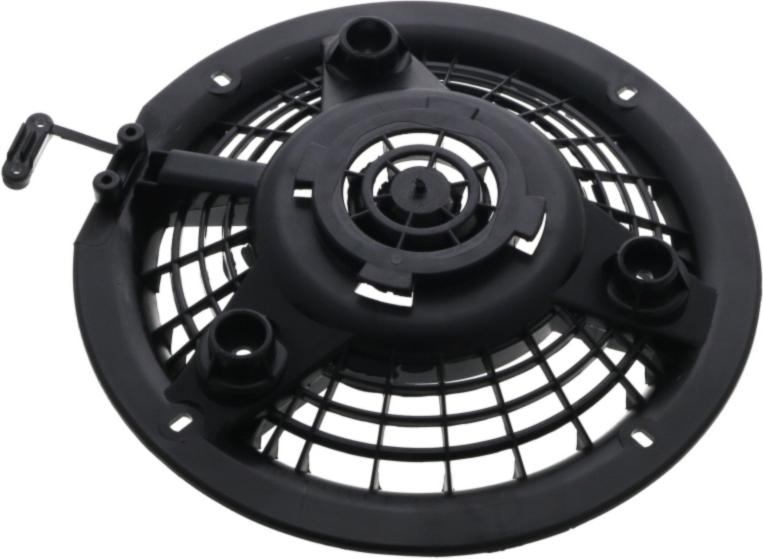

Sur cette vue : TURBINE Hotte MOTEUR (repère 6, 20.42 €) · MOTEUR Hotte (repère 7, 186.37 €) · SUPPORT Hotte MOTEUR (repère 8, 34.93 €) · CONDENSATEUR Hotte 4uF 450V cosses 6.3 (repère 19, 44.44 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : SUPPORT Hotte FILTRE CHARBON (repère 21, 28.91 €) · FILTRE Hotte CHARBON LAVAB 220*180 (repère 22, 57.72 €) · FILTRE Hotte GRAISSE 306*269 (repère 23, 42.93 €) · TRANSFORMATEUR Hotte WU 105 2C-07D (repère 84, 48.66 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Hotte 4uF 450V cosses 6.3 (repère 19, 44.44 €) · SUPPORT Hotte FILTRE CHARBON (repère 21, 28.91 €) · FILTRE Hotte CHARBON LAVAB 220*180 (repère 22, 57.72 €) · FILTRE Hotte GRAISSE 306*269 (repère 23, 42.93 €)
