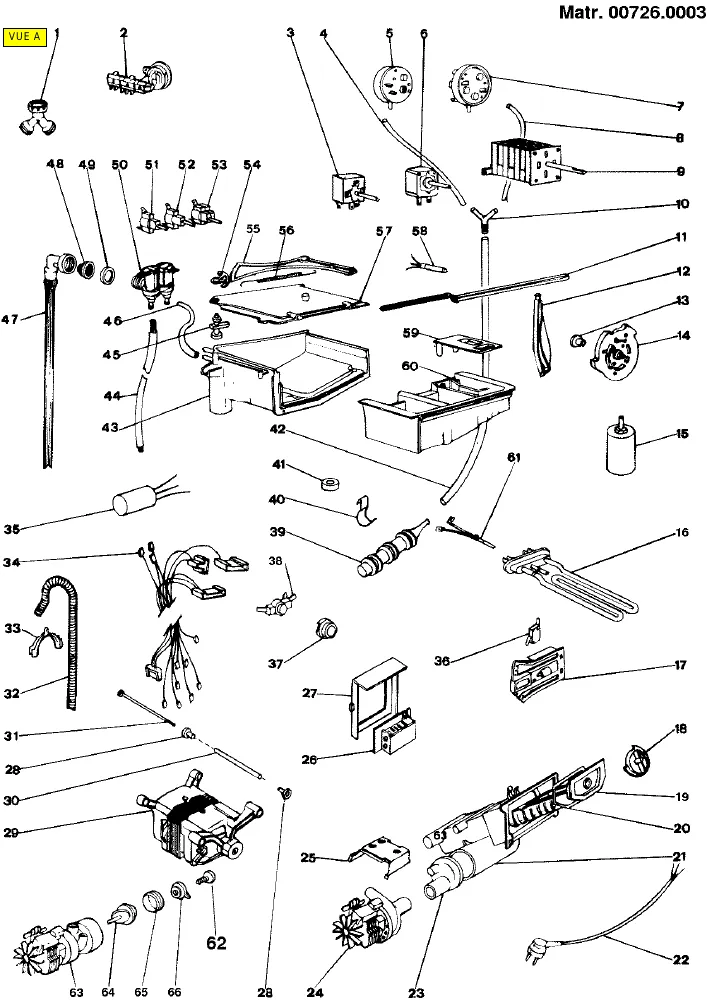

Vue éclatée lave linge HOTPOINT-ARISTON AV931CFR
Découvrez la vue éclatée complète lave linge HOTPOINT-ARISTON AV931CFR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT-ARISTON AV931CFR et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AV931CFR référence 63 pièces détachées, dont vis lave-linge poulie tambour, moteur lave-linge ventilation sech, piece definitivement epuisee en usine, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTE SECHAGE (repère 8, 20.26 €) · JOINT Lave-Linge HUBLOT (repère 15, 57.48 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 16, 8.78 €) · JOINT Lave-Linge FILTRE (repère 20, 17.75 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270J5 (repère 2, 19.14 €) · CHARBON Lave-Linge MOTEUR (repère 29, 36.49 €) · CONDENSATEUR ANTIPARASITE (repère 35, 20.27 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : JOINT Lave-Linge FILTRE (repère 20, 17.75 €) · Pompe de vidange Lave-Linge COD 59432 PLASET (repère 24, 45.94 €) · DURITE Lave-Linge CUVE/POMPE (repère 25, 30.94 €) · TUYAU Lave-Linge VIDANGE (repère 32, 14.91 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge CROISILLON COMPLET (repère 4, 77.01 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 7, 9.4 €) · JOINT Lave-Linge AXE ROULEMENT (repère 33, 14.64 €) · PALIER Lave-Linge KIT (repère 35, 38.45 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge NC85-NC125 (repère 3, 29.5 €) · RESISTANCE Lave-Linge SECHAGE 1000W (repère 6, 51.25 €) · RESISTANCE Lave-Linge (repère 16, 40.02 €) · JOINT Lave-Linge THERMOSTAT (repère 37, 17.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1270J5 (repère 2, 19.14 €) · FUSIBLE (repère 2, 21.18 €) · Thermostat Lave-Linge NC85-NC125 (repère 3, 29.5 €) · PALIER Lave-Linge CROISILLON COMPLET (repère 4, 77.01 €) · ECROU Lave-Linge M8 AMORTISSEUR (repère 7, 9.4 €) · JOINT Lave-Linge CARTE SECHAGE (repère 8, 20.26 €) · JOINT Lave-Linge HUBLOT (repère 15, 57.48 €) · COLLIER Lave-Linge CUVE-JOINT HUBLOT (repère 16, 8.78 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
