Vue éclatée réfrigérateur SHARP SJ-F1560E0I-EU SJ-F1560E0I 712988
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-F1560E0I-EU SJ-F1560E0I 712988, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-F1560E0I-EU SJ-F1560E0I 712988 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-F1560E0I-EU SJ-F1560E0I 712988 référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, vis froid charnieres supérieur m5*16, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid Démarrage+thermique ZBH1122CY (repère 211, 52.91 €) · RELAIS Froid DEM+ Thermostat ZBH1122CY-AL (repère 211, 26.86 €) · SUPPORT Froid COMPRESSEUR (repère 216, 43.12 €) · COMPRESSEUR Froid ZBH1122CY (repère 217, 140.95 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid EAU DEGIVRAGE 915 (repère 214, 55.4 €) · EVAPORATEUR Froid DROIT 915A + RESISTANCE 1 BORNIER (repère 401, 67.18 €) · EVAPORATEUR Froid GAUCHE 915A + RESISTANCE 1 BORNIER (repère 401, 79.12 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 62.08 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW (repère 409, 18.49 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173 (repère 411, 7.99 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 62.08 €) · MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA (repère 431, 32.28 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 1.99 €) · CHARNIERE Froid CENTRAL GAUCHE 910 (repère 9, 18.94 €) · CHARNIERE Froid CENTRAL DROITE 910 (repère 9, 17.21 €) · DOUILLE Froid Charnière GRIS FONCE 345P (repère 151, 5.79 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RELAIS Froid DEM+ Thermostat ZBH1122CY-AL (repère 211, 26.86 €) · FILTRE Froid BAC LEGUMES ANTI-ODEUR - GAZ ETHYLENE (repère 326, 28.99 €) · JOINT Froid FACADE Supérieur Congélateur 910 740*440 (repère 459, 27.39 €) · JOINT Froid PORTE Réfrigérateur 911 (repère 460, 68.11 €) · FUSIBLE Froid THERMIQUE (repère 499, 18.97 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 626, 5.04 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 4.64 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

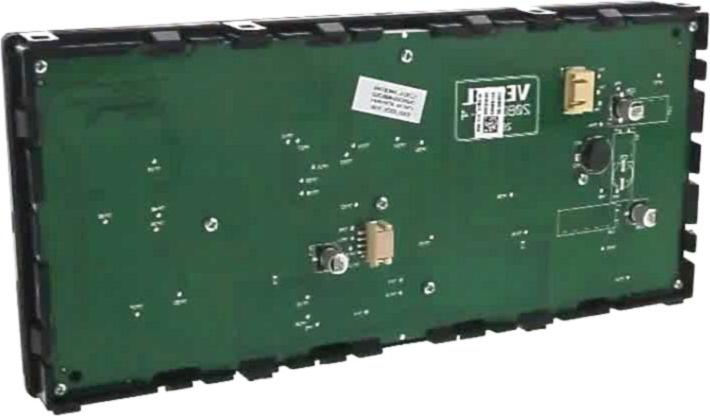

Liste des pièces détachées
