Vue éclatée lave linge SHARP ES-FB6103W2-FR ES.FB6103W2.FR ESFB6103W2FR
Découvrez la vue éclatée complète lave linge SHARP ES-FB6103W2-FR ES.FB6103W2.FR ESFB6103W2FR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SHARP ES-FB6103W2-FR ES.FB6103W2.FR ESFB6103W2FR et éviter les pannes imprévues. 90 pièces référencées.

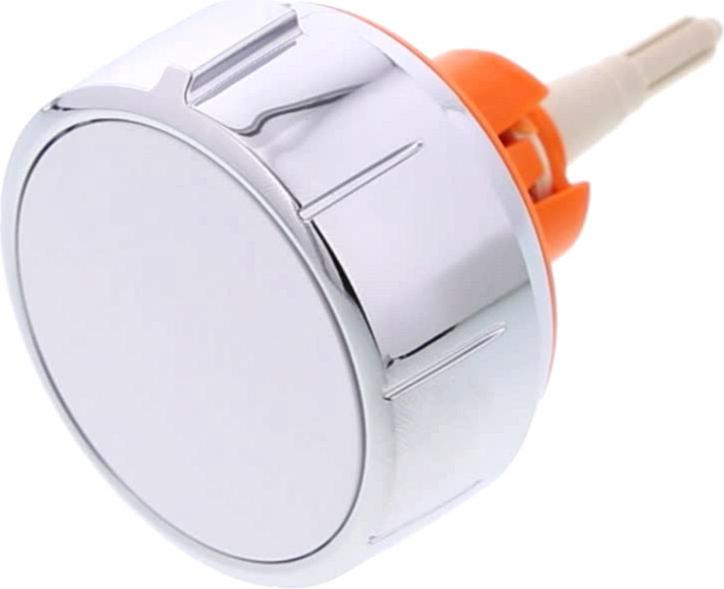

Cette vue éclatée SHARP ES-FB6103W2-FR ES.FB6103W2.FR ESFB6103W2FR référence 90 pièces détachées, dont kit lave-linge lessive liquide bleu, facade lave-linge avant blanc, pied lave-linge + ecrou, avec leur position sur le schéma constructeur.
Réparer son lave-linge SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 10.39 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 19.03 €) · JOINT Lave-Linge HUBLOT (repère 118, 36.19 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 119, 15.92 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1227H6EL EH97 (repère 100, 26.17 €) · CHARBON Lave-Linge MOTEUR 30017574 (lot de 2) (repère 102, 26.26 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 14.5 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 220, 9.45 €) · COLLIER Lave-Linge TUYAU VIDANGE (repère 235, 4.92 €) · Pompe de vidange Lave-Linge (repère 285, 49.27 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.79 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 16, 4.21 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 25.25 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.17 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : CLIPS Lave-Linge FIXATION RESISTANCE (repère 115, 9.25 €) · RESISTANCE Lave-Linge +SONDE (repère 899, 39.5 €) · SONDE Lave-Linge RESISTANCE RAST (repère 999, 16.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 10.39 €) · COURROIE Lave-Linge 1227H6EL EH97 (repère 100, 26.17 €) · CHARBON Lave-Linge MOTEUR 30017574 (lot de 2) (repère 102, 26.26 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 25.25 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.17 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 19.03 €) · JOINT Lave-Linge HUBLOT (repère 118, 36.19 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 119, 15.92 €)
