Vue éclatée micro-ondes SHARP R-642(IN)E R.642.IN.E R642INE

Name: SHARP R-642(IN)E R.642.IN.E R642INE
Brand: SHARP
SKU: R-642(IN)E R.642.IN.E R642INE

Découvrez la vue éclatée complète micro-ondes SHARP R-642(IN)E R.642.IN.E R642INE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SHARP R-642(IN)E R.642.IN.E R642INE et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée SHARP R-642(IN)E R.642.IN.E R642INE référence 27 pièces détachées, dont plaque micro onde mica, support micro onde, cadre micro onde porte, avec leur position sur le schéma constructeur.

Réparer son micro-ondes SHARP : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

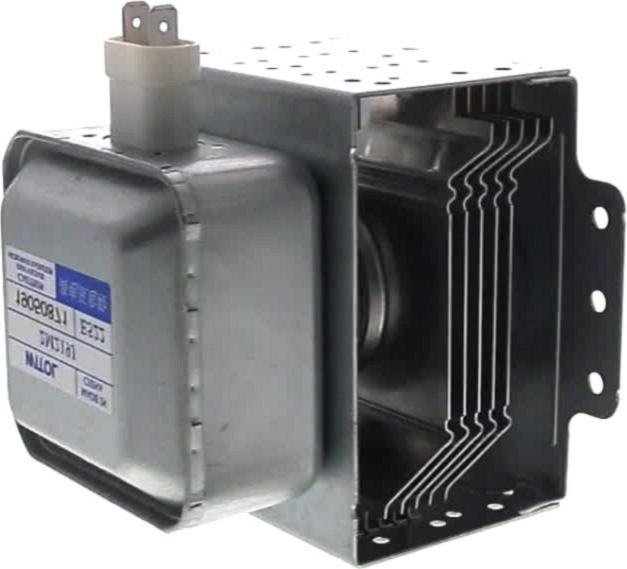

Sur cette vue : MAGNETRON Micro onde 2M219J (repère 1, 76.81 €) · TRANSFORMATEUR Micro onde MD-801EMR-1 (repère 5, 90.44 €) · CONDENSATEUR Micro onde HT 1UF 2100V (repère 6, 19.84 €) · DIODE Micro onde HT (repère 7, 8.64 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

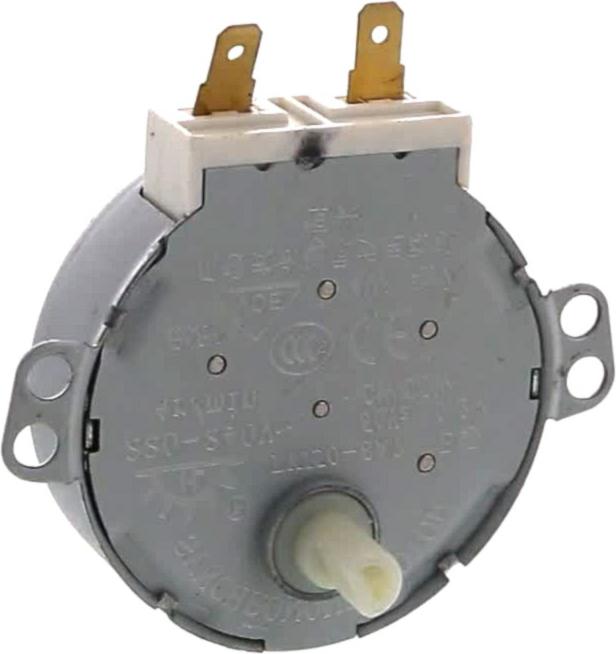

Sur cette vue : MOTEUR Micro onde PLATEAU TOURNANT 4W TYJ50-8A7 "B" AXE=6mm Axe=11mm (repère 1, 26.54 €) · AXE Micro onde PLATEAU H23MM 3 ERGOTS 31MM AXE 7MM (repère 2, 10.34 €) · ENTRAINEUR Micro onde CERCEAU A ROUELETTES 178MM 188MM (avec roue) Ø ROUE 16*5 (repère 3, 13.62 €) · Interrupteur Micro onde SWITCH 2 COSSES (repère 3, 11.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Micro onde HT 1UF 2100V (repère 6, 19.84 €) · FILTRE Micro onde ANTIPARASITE (repère 10, 28.68 €) · FUSIBLE Micro onde 10A 5*20 (repère 11, 3.73 €) · SUPPORT Micro onde THERMOSTAT (repère 16, 2.79 €) · FUSIBLE Micro onde HV 5KV 0.7A (repère 28, 9.43 €)
