Vue éclatée micro-ondes SHARP R-342(W)W R-342WW R.342.W.W R342WW
Découvrez la vue éclatée complète micro-ondes SHARP R-342(W)W R-342WW R.342.W.W R342WW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SHARP R-342(W)W R-342WW R.342.W.W R342WW et éviter les pannes imprévues. 37 pièces référencées.
Cette vue éclatée SHARP R-342(W)W R-342WW R.342.W.W R342WW référence 37 pièces détachées, dont moufle micro onde, plaque micro onde mica 120*100, magnetron micro onde 2m219j, avec leur position sur le schéma constructeur.
Réparer son micro-ondes SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : MAGNETRON Micro onde 2M219J (repère 1, 74.22 €) · TRANSFORMATEUR Micro onde HT MD-901EMR-1 (repère 5, 96.72 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 23.95 €) · DIODE Micro onde HT (repère 7, 10.79 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.
Sur cette vue : MOTEUR Micro onde PLATEAU TOURNANT 4W TYJ50-8A7 "B" AXE=6mm Axe=11mm (repère 1, 24.76 €) · AXE Micro onde PLATEAU H23MM 3 ERGOTS 31MM AXE 7MM (repère 2, 12.01 €) · ENTRAINEUR Micro onde PLATEAU A ROUES 222mm (repère 3, 13.89 €) · Interrupteur Micro onde SWITCH 2 COSSES (repère 3, 11.02 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

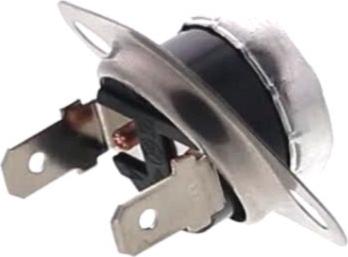

CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 23.95 €) · FILTRE Micro onde ANTIPARASITE (repère 10, 28.75 €) · FUSIBLE Micro onde 10A 5*20 (repère 11, 3.83 €) · FUSIBLE Micro onde HT 0.80A 5KV (repère 28, 16.6 €) · THERMOSTAT Micro onde 160/95°C (repère 35, 8 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
