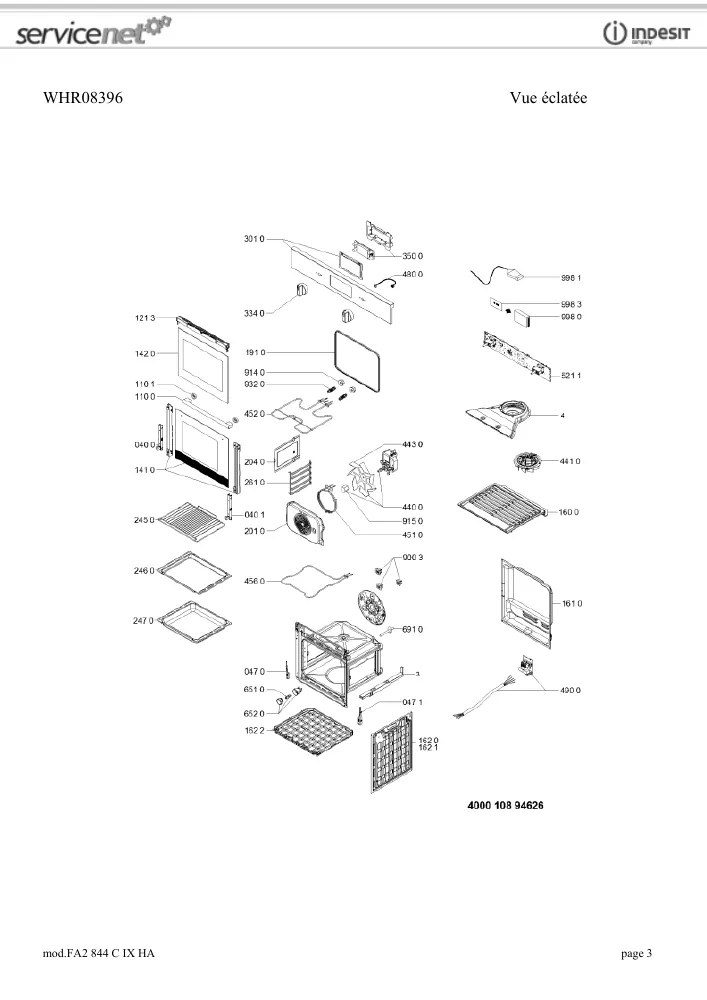

Vue éclatée four HOTPOINT-ARISTON FA2844CIXHA 100127
Découvrez la vue éclatée complète four HOTPOINT-ARISTON FA2844CIXHA 100127, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HOTPOINT-ARISTON FA2844CIXHA 100127 et éviter les pannes imprévues. 28 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON FA2844CIXHA 100127 référence 28 pièces détachées, dont charniere four porte gche, charniere four porte droite, rondelle four poignee, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four INOX 478.5*365 (repère 2450, 32.52 €) · GRILLE Four LATERAL 215*211 (repère 2610, 19.36 €) · RESISTANCE Four 1800W C/T (repère 4510, 32.48 €) · RESISTANCE Four GRILL 1800W (repère 4520, 49.17 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four 1800W C/T (repère 4510, 32.48 €) · RESISTANCE Four GRILL 1800W (repère 4520, 49.17 €) · RESISTANCE Four SOLE 1000W W11201537 0322ZR056 (repère 4560, 44.97 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR REFROIDISSEMENT (repère 4410, 50.46 €) · SONDE Four TEMPERATURE (repère 6910, 30.52 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four PORTE GCHE (repère 400, 22.25 €) · CHARNIERE Four PORTE DROITE (repère 401, 20.65 €) · VITRE Four EXTERIEURE 595*478 (repère 1410, 105.44 €) · VITRE Four INTERIEURE 525*405 (repère 1420, 63.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 1910, 26.1 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
