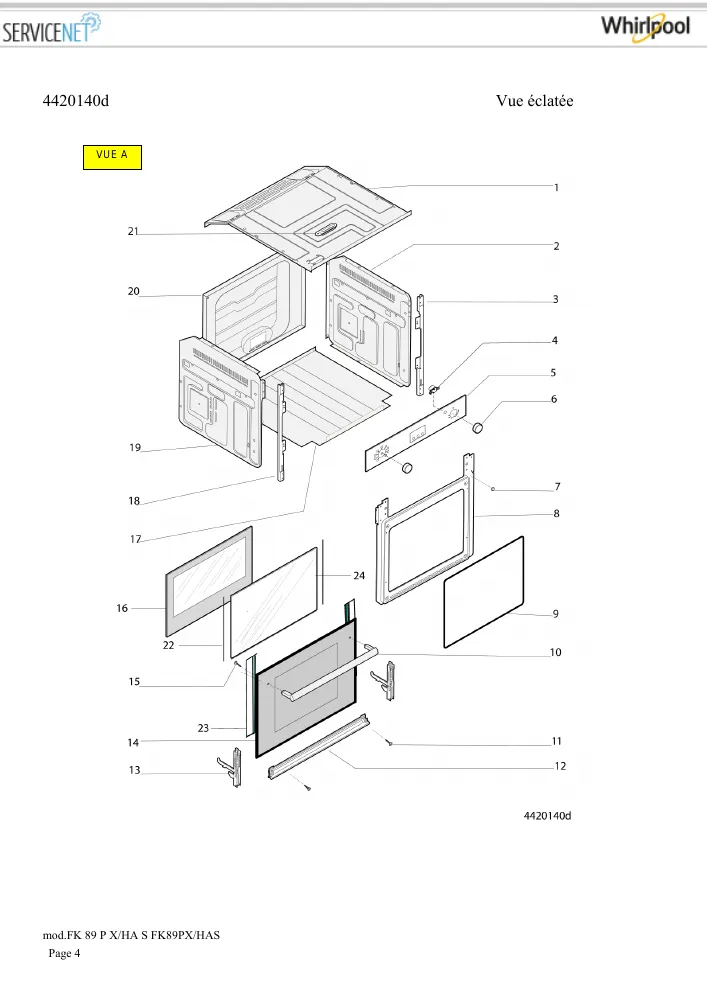

Vue éclatée four HOTPOINT-ARISTON FK89PXHAS 80240
Découvrez la vue éclatée complète four HOTPOINT-ARISTON FK89PXHAS 80240, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HOTPOINT-ARISTON FK89PXHAS 80240 et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON FK89PXHAS 80240 référence 31 pièces détachées, dont moteur four ventilateur tangentiel, platine cuisinière puissance, plaque four fond de four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 446*365 (repère 5, 28.73 €) · RESISTANCE Four GRILL 2700W (repère 8, 73.48 €) · Résistance Four RONDE 1600W (repère 9, 37.26 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four GRILL 2700W (repère 8, 73.48 €) · Résistance Four RONDE 1600W (repère 9, 37.26 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR TANGENTIEL (repère 1, 55.98 €) · SONDE Four L=590mm (repère 7, 40.92 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PYRO (repère 9) · CHARNIERE Four (repère 13, 40.5 €) · VITRE Four Extérieure PORTE FOUR 595*482 (repère 14, 148 €) · VITRE Four Intérieure Porte FOUR (repère 16, 140.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PYRO (repère 9) · JOINT Four LAMPE (repère 19, 20.66 €) · JOINT Four PORTE 414*33 (repère 22, 11.21 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
