Vue éclatée micro-ondes SHARP R-722STWE R.722STWE R722STWE
Découvrez la vue éclatée complète micro-ondes SHARP R-722STWE R.722STWE R722STWE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SHARP R-722STWE R.722STWE R722STWE et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée SHARP R-722STWE R.722STWE R722STWE référence 45 pièces détachées, dont plaque micro onde mica 120*100, magnetron micro onde 2m219j, cadre micro onde intérieure porte, avec leur position sur le schéma constructeur.
Réparer son micro-ondes SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : MAGNETRON Micro onde 2M219J (repère 1, 72.93 €) · TRANSFORMATEUR Micro onde HT MD-901EMR-1 (repère 5, 79.56 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.32 €) · DIODE Micro onde HT (repère 7, 9.68 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

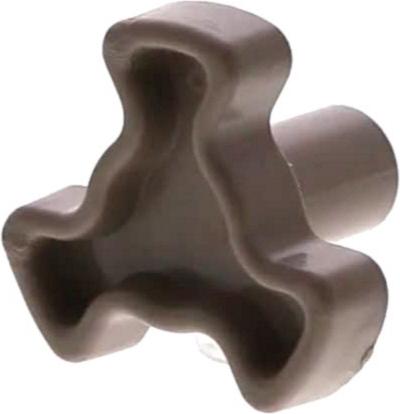

Sur cette vue : MOTEUR Micro onde PLATEAU TOURNANT 4W TYJ50-8A7 "B" AXE=6mm Axe=11mm (repère 1, 27.06 €) · AXE Micro onde PLATEAU (repère 2, 9.6 €) · SUPPORT Micro onde PLATEAU 223mm ROUE 18mm (repère 3, 18.98 €) · CHARNIERE Micro onde Inférieur (repère 3, 8.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.32 €) · FILTRE Micro onde ANTIPARASITE (repère 10, 24.57 €) · FUSIBLE Micro onde 10A 5*20 (repère 11, 3.25 €) · FUSIBLE Micro onde HT (repère 28, 14.61 €) · THERMOSTAT Micro onde KSD70 (repère 29, 10.19 €) · THERMOSTAT Micro onde 160/95°C (repère 35, 7.89 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
