Vue éclatée four HOTPOINT-ARISTON UT89EP0XHA 85328
Découvrez la vue éclatée complète four HOTPOINT-ARISTON UT89EP0XHA 85328, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HOTPOINT-ARISTON UT89EP0XHA 85328 et éviter les pannes imprévues. 28 pièces référencées.

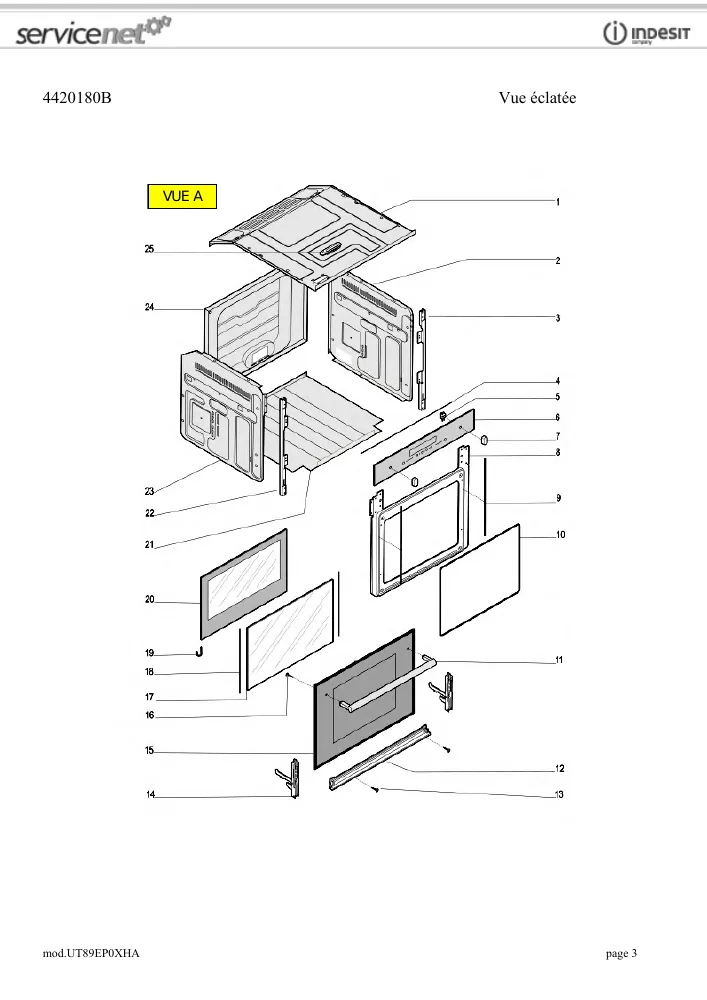

Cette vue éclatée HOTPOINT-ARISTON UT89EP0XHA 85328 référence 28 pièces détachées, dont moteur four ventilateur tangentiel, platine cuisinière, plaque four fond de four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 446*365 (repère 5, 28.64 €) · RESISTANCE Four GRILL 2700W (repère 8, 80.99 €) · Résistance Four RONDE 1600W (repère 9, 38.75 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four GRILL 2700W (repère 8, 80.99 €) · Résistance Four RONDE 1600W (repère 9, 38.75 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR TANGENTIEL (repère 1, 60.52 €) · SONDE Four L=590mm (repère 7, 46.2 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

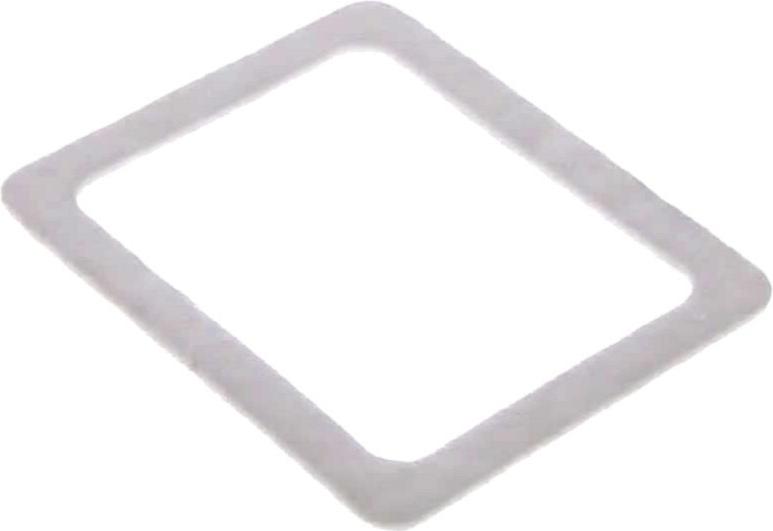

Sur cette vue : PLATINE DE VERROUILLAGE ITW C/RI (repère 4, 63.24 €) · JOINT Four PYRO (repère 10) · JOINT Four LAMPE (repère 11, 19.53 €) · CHARNIERE Four (repère 14, 39.46 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PYRO (repère 10) · JOINT Four LAMPE (repère 11, 19.53 €) · JOINT Four PORTE 414*33 (repère 18, 10.4 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
