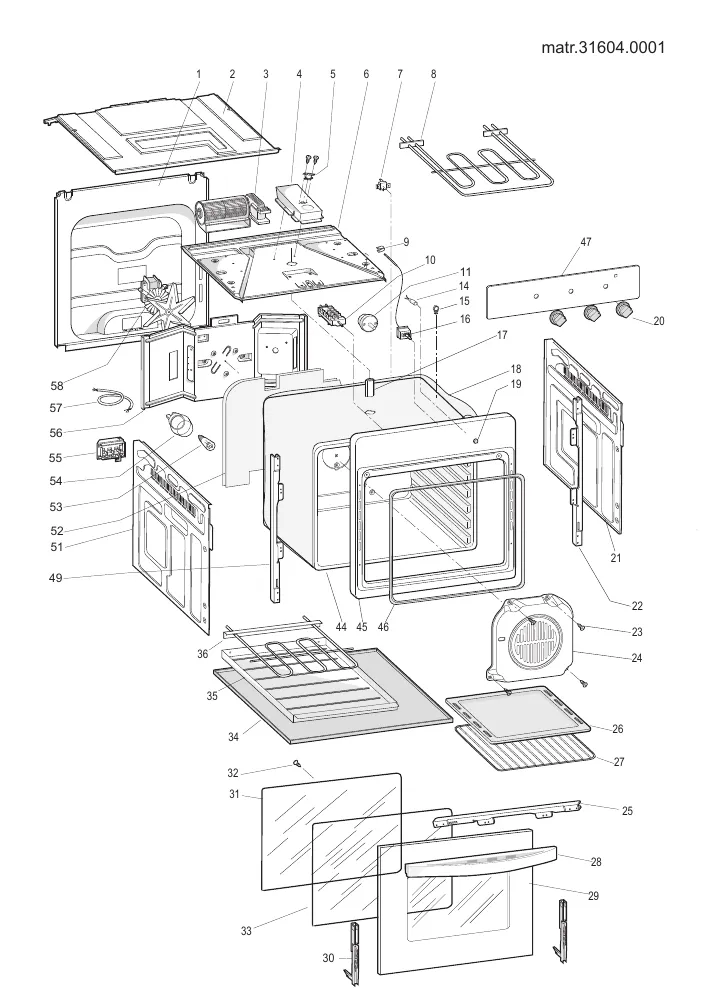

Vue éclatée four HOTPOINT-ARISTON FH5170BKHA 88333
Découvrez la vue éclatée complète four HOTPOINT-ARISTON FH5170BKHA 88333, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HOTPOINT-ARISTON FH5170BKHA 88333 et éviter les pannes imprévues. 28 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON FH5170BKHA 88333 référence 28 pièces détachées, dont moteur four ventilateur tangentiel 86745, thermostat cuisinière na75, thermostat four securite t300 271p, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four GRILL 556W120V 2230W230V 2041372000 (repère 8, 47.78 €) · GRILLE Four (repère 27, 30.39 €) · Résistance Four SOLE 1200W 230V (repère 35, 44.71 €) · GRILLE Four LATERALE Droit OU Gauche 346*218 (repère 99, 51.14 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four GRILL 556W120V 2230W230V 2041372000 (repère 8, 47.78 €) · Résistance Four SOLE 1200W 230V (repère 35, 44.71 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR TANGENTIEL 86745 (repère 3, 68.28 €) · THERMOSTAT Cuisinière NA75 (repère 5, 39.93 €) · THERMOSTAT Four SECURITE T300 271P (repère 7, 35.51 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 9, 7.07 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT Four CHARNIERE DROITE (repère 22, 24.54 €) · VITRE Four EXTERIEURE (repère 29, 118.66 €) · VITRE Four Intérieure Porte FOUR 530*402 (repère 31, 91.74 €) · SUPPORT Four BRIDE VITRE Intérieure (repère 31).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière NA75 (repère 5, 39.93 €) · THERMOSTAT Four SECURITE T300 271P (repère 7, 35.51 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 9, 7.07 €) · THERMOSTAT Four 250° 55 17052 080 (repère 16, 42.93 €) · JOINT Four PORTE (repère 46, 35.67 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
