Vue éclatée réfrigérateur SELECLINE DP428

Name: SELECLINE DP428
Brand: SELECLINE
SKU: DP428

Découvrez la vue éclatée complète réfrigérateur SELECLINE DP428, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SELECLINE DP428 et éviter les pannes imprévues. 26 pièces référencées.

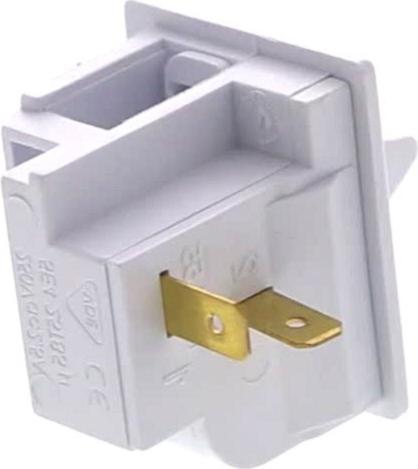

Cette vue éclatée SELECLINE DP428 référence 26 pièces détachées, dont manette froid thermostat, thermostat froid k59p4971 3art229a172, interrupteur froid lumiere, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SELECLINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

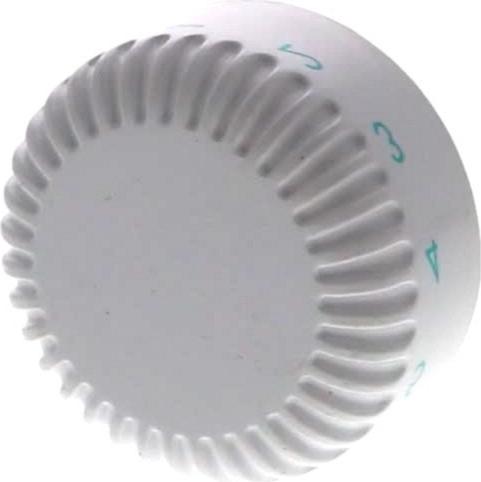

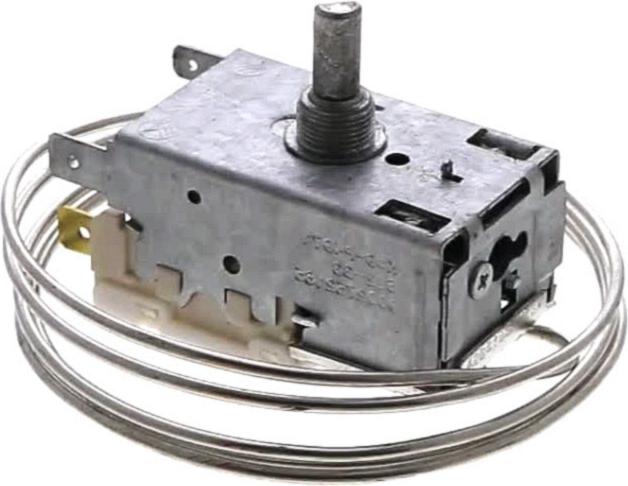

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 16.34 €) · Thermostat Froid K59P4971 3ART229A172 (repère 4, 66.15 €) · COMPRESSEUR Froid (repère 30, 176.11 €) · RELAIS Froid Démarrage MINU MSDA3 (repère 43, 26.19 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 7.04 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 27.04 €) · CHARNIERE Froid Supérieur Droit (repère 14, 19.05 €) · PORTE Froid Réfrigérateur (repère 210, 106.39 €) · DOUILLE Froid Charnière Inférieur (repère 239, 6.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT (repère 3, 16.34 €) · Thermostat Froid K59P4971 3ART229A172 (repère 4, 66.15 €) · JOINT Froid Congélateur 670*430 (repère 251, 54.68 €)
