Vue éclatée four HOTPOINT-ARISTON FM87F 15606
Découvrez la vue éclatée complète four HOTPOINT-ARISTON FM87F 15606, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four HOTPOINT-ARISTON FM87F 15606 et éviter les pannes imprévues. 18 pièces référencées.

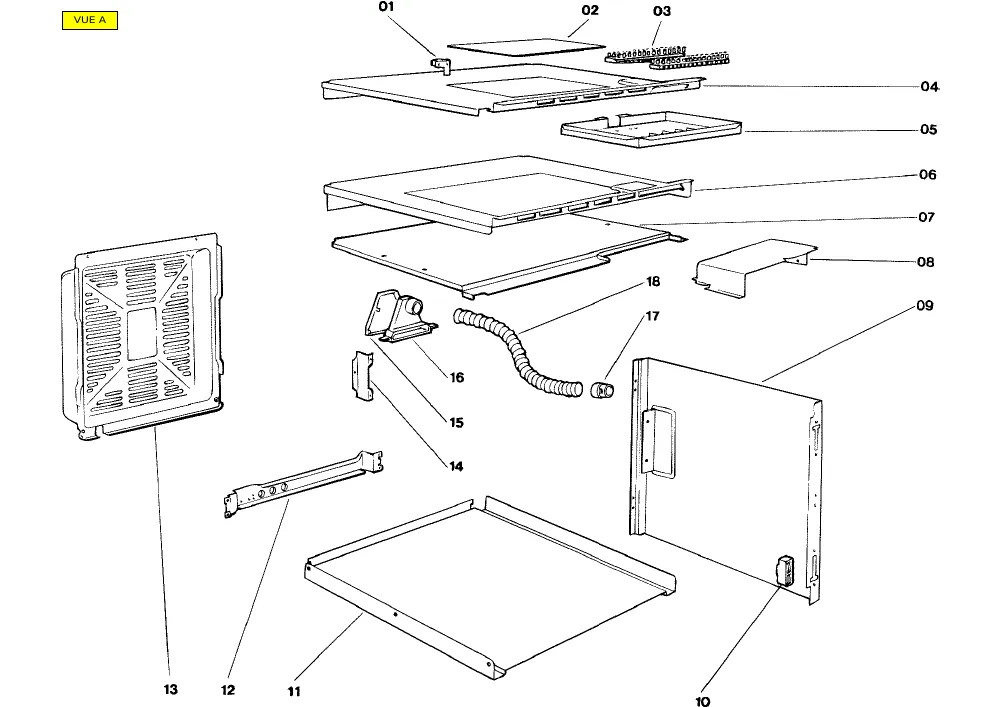

Cette vue éclatée HOTPOINT-ARISTON FM87F 15606 référence 18 pièces détachées, dont thermostat cuisinière four, voyant four rouge, commutateur four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four GRILL (repère 4, 57.13 €) · GRILLE Cuisinière FOUR 420*387 (repère 18, 37.55 €) · RESISTANCE Four C/T 1600W (repère 26, 56.19 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four GRILL (repère 4, 57.13 €) · RESISTANCE Four C/T 1600W (repère 26, 56.19 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière FOUR (repère 1, 35.53 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 40, 6.32 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PORTE (repère 11, 31.33 €) · VITRE Four INTERMEDIAIRE KIT (repère 18, 115.6 €) · Cuisinière PORTE Four + VITRE Intérieure (repère 27, 107.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière FOUR (repère 1, 35.53 €) · JOINT Four PORTE (repère 11, 31.33 €) · CLIPS Cuisinière BULBE THERMOSTAT (repère 40, 6.32 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
