Vue éclatée réfrigérateur LG GR-532TVA GR.532TVA GR532TVA

Name: LG GR-532TVA GR.532TVA GR532TVA
Brand: LG
SKU: GR-532TVA GR.532TVA GR532TVA

Découvrez la vue éclatée complète réfrigérateur LG GR-532TVA GR.532TVA GR532TVA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GR-532TVA GR.532TVA GR532TVA et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée LG GR-532TVA GR.532TVA GR532TVA référence 29 pièces détachées, dont support froid pied gauche + roue, pied froid avant, manette froid froid ventilation e, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

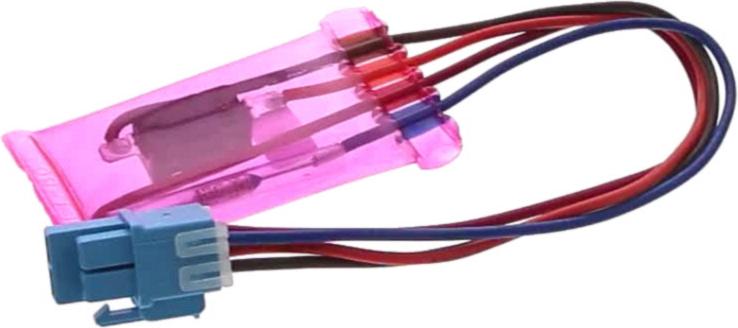

Sur cette vue : RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 24.46 €) · RELAIS Froid THERMIQUE (repère 309, 23.99 €) · FUSIBLE Froid Thermostat Congélateur (repère 401, 51.84 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 418, 36.83 €) · Programmateur Froid HORLOGE DEGIVRAGE (repère 410, 31.98 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation Evaporateur (repère 329, 12.51 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur 735*540 (repère 203, 132677640.53 €) · BUTEE Froid PORTE Réfrigérateur (repère 210, 6.84 €) · JOINT Froid PORTE Réfrigérateur 1090*730 (repère 233, 85.56 €) · BUTEE Froid PORTE (repère 243, 8.01 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 735*540 (repère 203, 132677640.53 €) · JOINT Froid PORTE Réfrigérateur 1090*730 (repère 233, 85.56 €) · RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 24.46 €) · FUSIBLE Froid Thermostat Congélateur (repère 401, 51.84 €) · FILTRE Froid ANTI ODEUR (repère 604, 24.55 €)
