Vue éclatée réfrigérateur LG GR-4464BRA
Découvrez la vue éclatée complète réfrigérateur LG GR-4464BRA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GR-4464BRA et éviter les pannes imprévues. 42 pièces référencées.

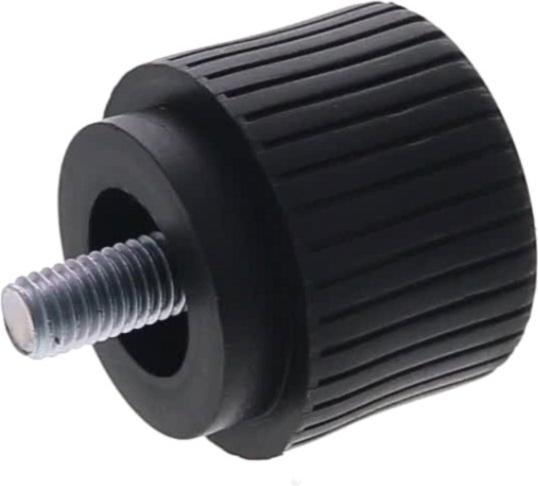

Cette vue éclatée LG GR-4464BRA référence 42 pièces détachées, dont butee froid porte congélateur e, tuyau froid condensation, pied froid avant, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 22.84 €) · KLIXON Cave à vin (repère 309, 46.27 €) · MOTEUR Froid Ventilation COMPRESSEUR (repère 420, 51.79 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

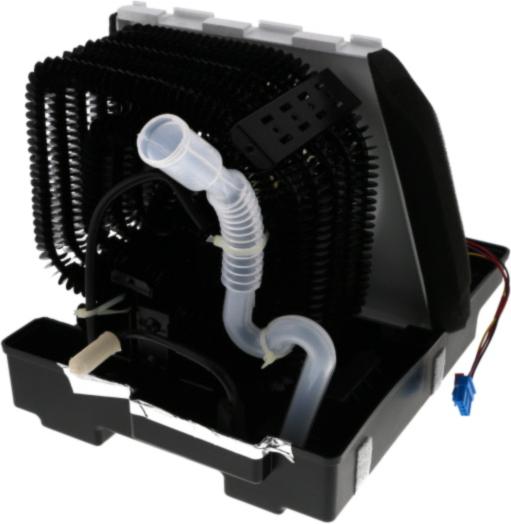

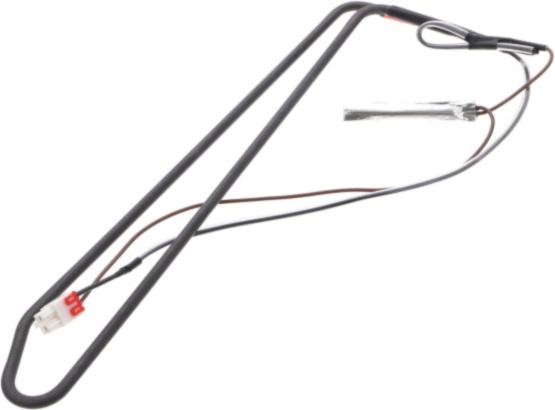

Sur cette vue : SUPPORT Froid + MOTEUR VENTILATEUR (repère 319, 96.61 €) · FUSIBLE Froid +SONDE (repère 401, 38.77 €) · RESISTANCE Froid DEGIVRAGE 240V 170W (repère 407, 36.44 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

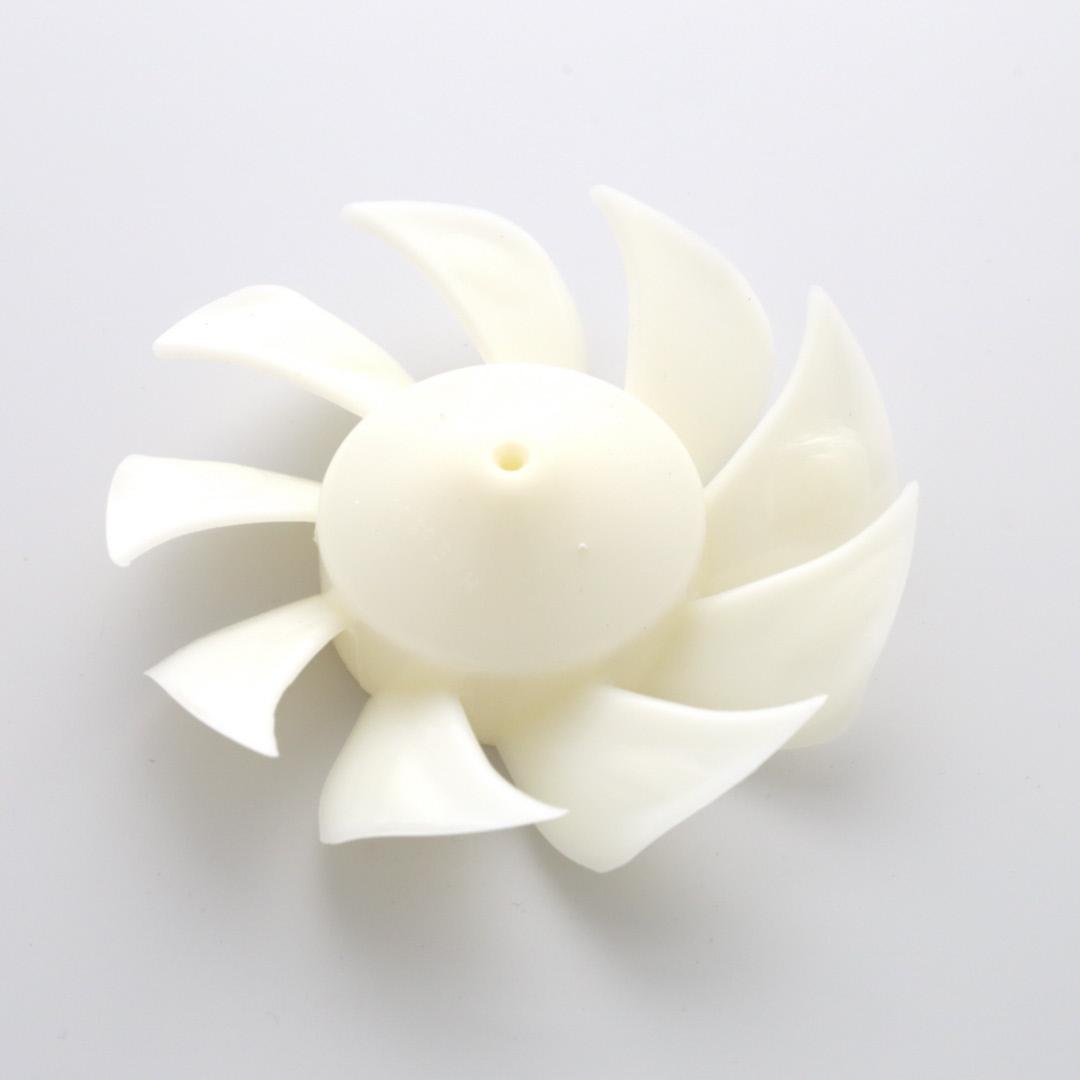

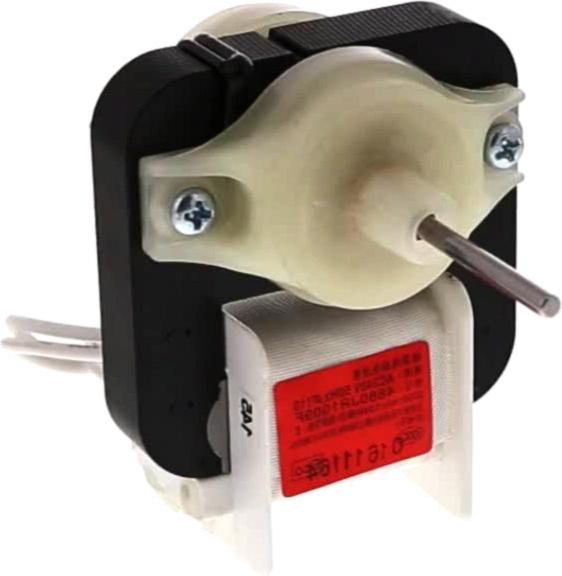

Sur cette vue : SUPPORT Froid + MOTEUR VENTILATEUR (repère 319, 96.61 €) · TURBINE Froid MOTEUR Ventilation (repère 329, 10.03 €) · TURBINE Froid MOTEUR Ventilation Congélateur (repère 329, 8.34 €) · MOTEUR Froid Ventilation Congélateur (repère 404, 35.92 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : BUTEE Froid PORTE Congélateur E (repère 104, 138861830.21 €) · JOINT Froid PORTE Congélateur (repère 203) · POIGNEE Froid PORTE Réfrigérateur (repère 205) · JOINT Froid Réfrigérateur 987*565 (repère 233).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur (repère 203) · JOINT Froid Réfrigérateur 987*565 (repère 233) · RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 22.84 €) · KLIXON Cave à vin (repère 309, 46.27 €) · FUSIBLE Froid +SONDE (repère 401, 38.77 €)
