Vue éclatée réfrigérateur LG GW-S6039SC GW.S6039SC GWS6039SC
Découvrez la vue éclatée complète réfrigérateur LG GW-S6039SC GW.S6039SC GWS6039SC, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GW-S6039SC GW.S6039SC GWS6039SC et éviter les pannes imprévues. 59 pièces référencées.
Cette vue éclatée LG GW-S6039SC GW.S6039SC GWS6039SC référence 59 pièces détachées, dont dessus froid bac legumes, tiroir froid supérieur congélateur, conduit froid air, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : CONDENSATEUR Froid 18uf (repère 407, 21.97 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

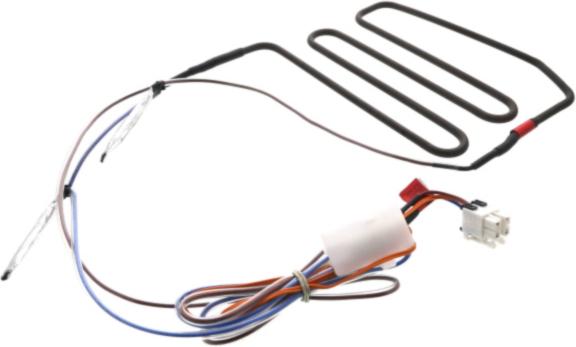

Sur cette vue : GRILLE Froid VENTILATEUR (repère 135, 52.95 €) · RESISTANCE Froid DEGIVRAGE (repère 302, 61.9 €) · MOTEUR Froid VENTILATEUR (repère 403, 49.24 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

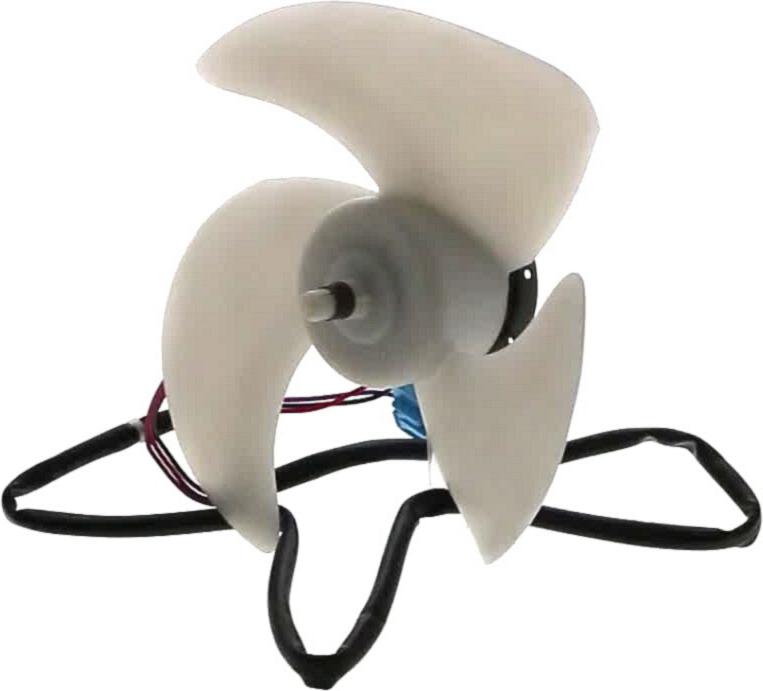

Sur cette vue : GRILLE Froid VENTILATEUR (repère 135, 52.95 €) · MOTEUR Froid FABRIQUE GLACE STAA125A07 12V (repère 278, 42.8 €) · MOTEUR Froid VENTILATEUR (repère 403, 49.24 €) · MOTEUR Froid Ventilation (repère 403, 67.79 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

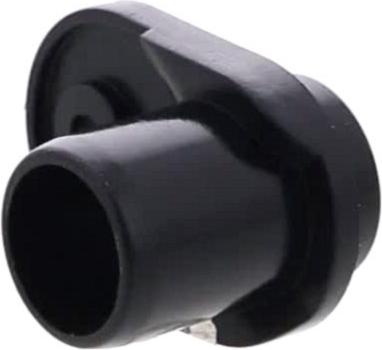

Sur cette vue : PORTE Froid Congélateur SANS JOINT (repère 201, 253.34 €) · JOINT Froid PORTE Congélateur 1651*374 (repère 202, 45.14 €) · DOUILLE Froid Inférieur CHARNIERE (repère 203, 6.42 €) · PORTE Froid Réfrigérateur (repère 230, 485.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PORTE Froid Congélateur SANS JOINT (repère 201, 253.34 €) · JOINT Froid PORTE Congélateur 1651*374 (repère 202, 45.14 €) · FILTRE Froid EAU (repère 220, 98.93 €) · JOINT Froid PORTE Réfrigérateur 1656*501 (repère 232, 52.86 €) · JOINT Froid LEVIER OUVERTURE PORTE (repère 279, 12.54 €) · CONDENSATEUR Froid 18uf (repère 407, 21.97 €) · FILTRE Froid NETTOYEUR (repère 604, 28.48 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
