Vue éclatée réfrigérateur LG GRD-6812WH

Name: LG GRD-6812WH
Brand: LG
SKU: GRD-6812WH

Découvrez la vue éclatée complète réfrigérateur LG GRD-6812WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GRD-6812WH et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée LG GRD-6812WH référence 29 pièces détachées, dont tuyau froid condensation, pied froid avant droit, pied froid reglable, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 23.95 €) · KLIXON Cave à vin (repère 309, 39.9 €) · CONDENSATEUR Froid 4Uf 400v cosses 5 (repère 410, 22.26 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

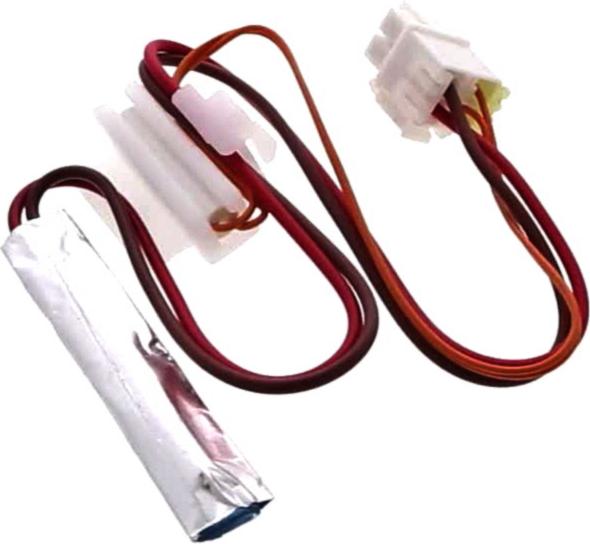

Sur cette vue : SONDE Froid TEMPERATURE (repère 401, 19.09 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 404, 45.17 €) · SUPPORT Froid VENTILATEUR AVANT (repère 405, 4.77 €) · Résistance Froid Dégivrage 51W (repère 407, 54.05 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 404, 45.17 €) · AMORTISSEUR Froid MOTEUR VENT (repère 405, 8.47 €) · SUPPORT Froid VENTILATEUR AVANT (repère 405, 4.77 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

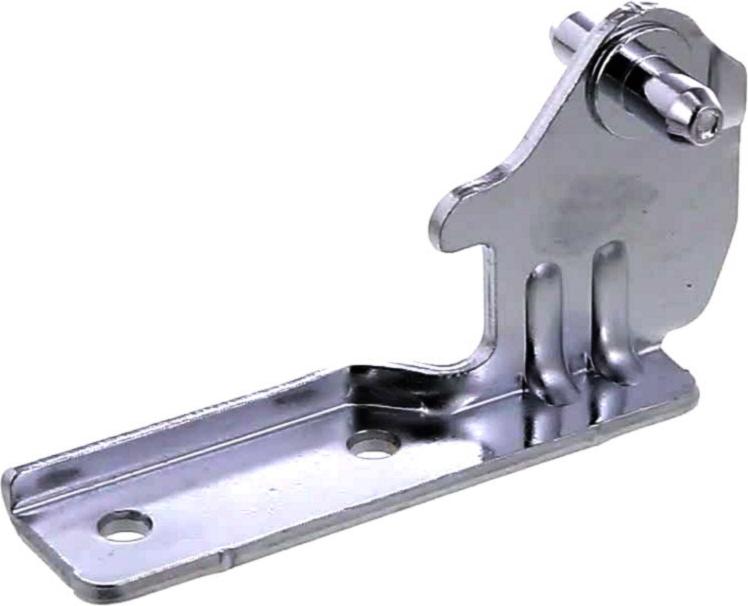

Sur cette vue : JOINT Froid PORTE Congélateur 640*520 (repère 203, 55.53 €) · JOINT Froid PORTE Réfrigérateur 1045*643 (repère 233, 40.15 €) · CHARNIERE Froid CENTRALE (repère 282).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 640*520 (repère 203, 55.53 €) · JOINT Froid PORTE Réfrigérateur 1045*643 (repère 233, 40.15 €) · RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 23.95 €) · KLIXON Cave à vin (repère 309, 39.9 €) · AMORTISSEUR Froid MOTEUR VENT (repère 405, 8.47 €) · CONDENSATEUR Froid 4Uf 400v cosses 5 (repère 410, 22.26 €)
