Vue éclatée réfrigérateur LG GWL6004NS
Découvrez la vue éclatée complète réfrigérateur LG GWL6004NS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GWL6004NS et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée LG GWL6004NS référence 60 pièces détachées, dont carter froid ventilation réfrigérateur, clayette froid congelateur, dessus froid bac legumes, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 300, 221.19 €) · CONDENSATEUR Froid 18uf (repère 410, 30.97 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : GRILLE Froid VENTILATEUR (repère 135, 58.24 €) · TURBINE Froid VENTILATEUR 150MM (repère 403, 13.92 €) · MOTEUR Froid VENTILATEUR (repère 403, 58.22 €) · RESISTANCE Froid DEGIVRAGE (repère 408, 62.84 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : GRILLE Froid VENTILATEUR (repère 135, 58.24 €) · MOTEUR Froid CLAPET GLACE (repère 278, 34.06 €) · MOTEUR Froid FABRIQUE GLACE STAA125A07 12V (repère 278, 37.32 €) · TURBINE Froid VENTILATEUR 150MM (repère 403, 13.92 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Congélateur 1651*374 (repère 202, 44.42 €) · JOINT Froid PORTE Réfrigérateur 1656*501 (repère 232, 52.05 €) · DOUILLE Froid CHARNIERE (repère 233, 7.82 €) · SUPPORT Froid CHARNIERE Inférieur (repère 234, 9.15 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

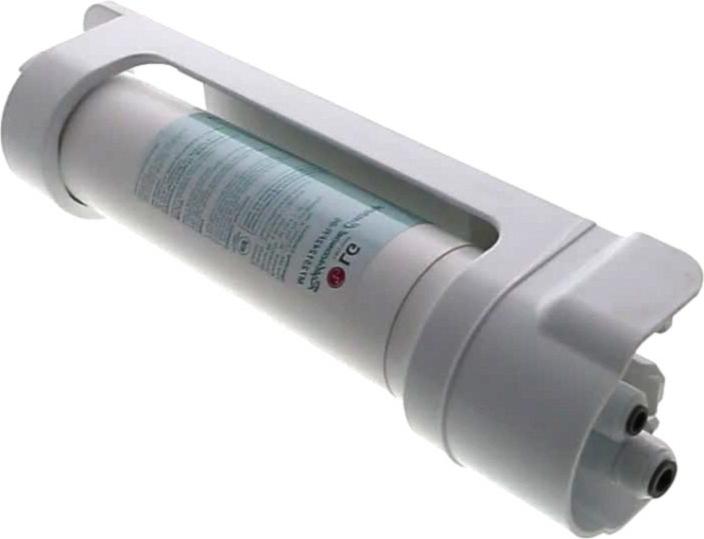

JOINT Froid PORTE Congélateur 1651*374 (repère 202, 44.42 €) · FILTRE Froid CARTOUCHE+RACCORD+TUYAU (repère 220, 63.39 €) · FILTRE Froid + SUPPORT (repère 220, 101.71 €) · JOINT Froid PORTE Réfrigérateur 1656*501 (repère 232, 52.05 €) · CONDENSATEUR Froid 18uf (repère 410, 30.97 €) · FILTRE Froid NETTOYEUR (repère 604, 32.95 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
