Vue éclatée réfrigérateur LG GR-L219ACM GR.L219ACM GRL219ACM
Découvrez la vue éclatée complète réfrigérateur LG GR-L219ACM GR.L219ACM GRL219ACM, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GR-L219ACM GR.L219ACM GRL219ACM et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée LG GR-L219ACM GR.L219ACM GRL219ACM référence 53 pièces détachées, dont tuyau froid ecoulement, support froid clayette, support froid bouteille, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

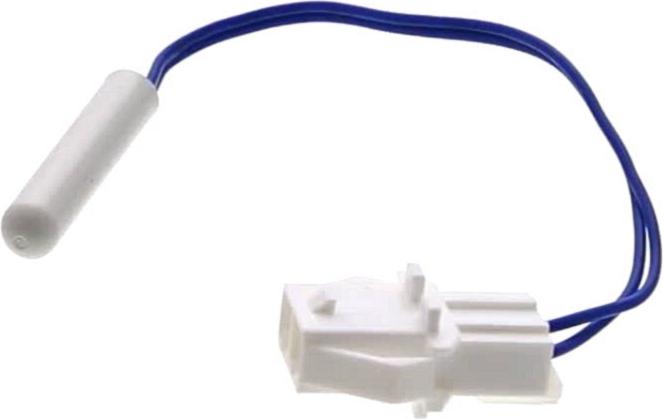

Sur cette vue : COMPRESSEUR Froid (repère 300, 232.6 €) · CONDENSATEUR Froid 18uf (repère 410, 30.88 €) · SONDE Froid Thermostat Congélateur (repère 600, 14.49 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

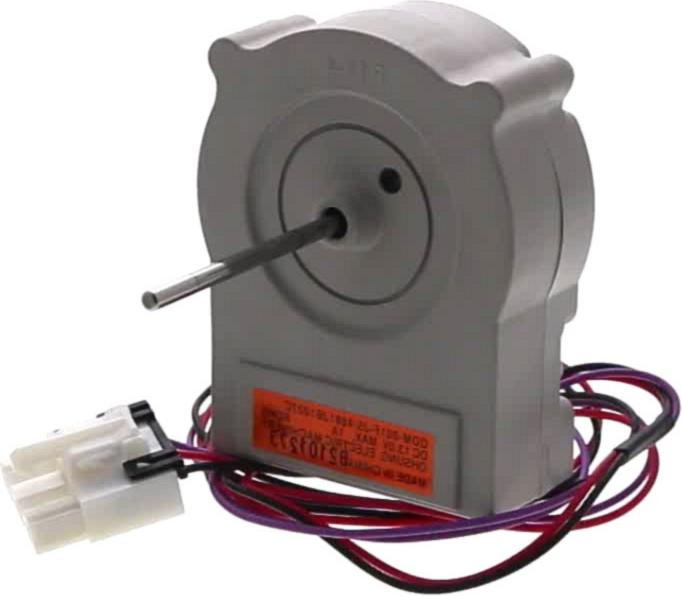

Sur cette vue : TURBINE Froid VENTILATEUR (repère 329, 7.1 €) · SONDE Froid DEGIVRAGE (repère 400, 23.39 €) · MOTEUR Froid VENTILATEUR (repère 404, 52.61 €) · SUPPORT Froid VENTILATEUR AVANT (repère 405, 4.69 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 329, 7.1 €) · MOTEUR Froid VENTILATEUR (repère 404, 52.61 €) · AMORTISSEUR Froid MOTEUR VENT (repère 405, 8.4 €) · SUPPORT Froid VENTILATEUR AVANT (repère 405, 4.69 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : PORTE Froid Congélateur (repère 200, 184.16 €) · JOINT Froid PORTE Congélateur 890*615 (repère 203, 53.21 €) · CROCHET Froid PORTE Congélateur (repère 205, 5.13 €) · PORTE Froid Réfrigérateur DROITE (repère 230, 152.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur 890*615 (repère 203, 53.21 €) · JOINT Froid PORTE Droit ou Gauche (repère 233, 57.07 €) · AMORTISSEUR Froid MOTEUR VENT (repère 405, 8.4 €) · CONDENSATEUR Froid 18uf (repère 410, 30.88 €) · SONDE Froid Thermostat Congélateur (repère 600, 14.49 €) · FILTRE Froid CARTOUCHE (repère 624, 88.04 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
