Vue éclatée réfrigérateur LG GR-S562JCA

Name: LG GR-S562JCA
Brand: LG
SKU: GR-S562JCA

Découvrez la vue éclatée complète réfrigérateur LG GR-S562JCA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LG GR-S562JCA et éviter les pannes imprévues. 23 pièces référencées.

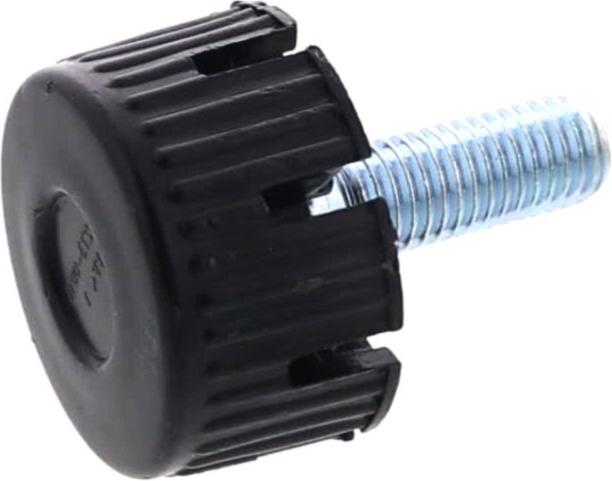

Cette vue éclatée LG GR-S562JCA référence 23 pièces détachées, dont pied froid avant, bac froid a glacons reserve, butee froid porte réfrigérateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid (repère 307, 87.26 €) · RELAIS Froid Thermostat P330MD ORT1305 (repère 308, 22.66 €) · RELAIS Froid DEMARRAGE (repère 309, 29.48 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

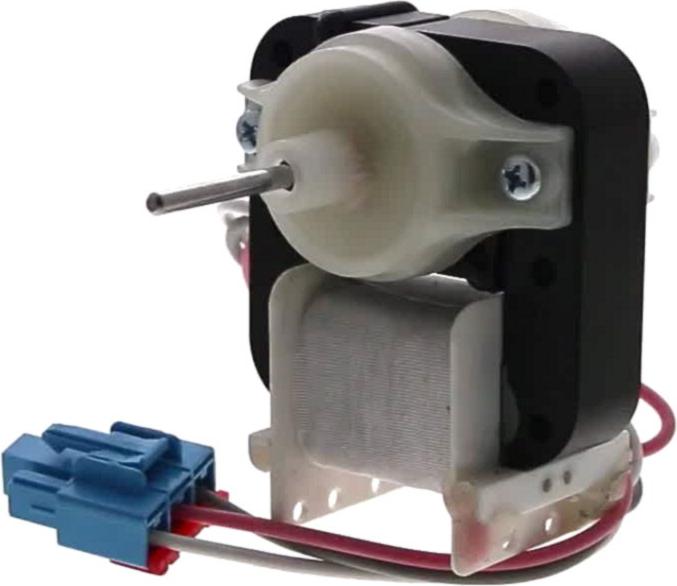

Sur cette vue : SONDE Froid Evaporateur DEGIVRAGE (repère 401, 19.96 €) · MOTEUR Froid VENTILATEUR Congélateur 12W AXE LG 24.37MM K2308035 (repère 404, 54.91 €) · RESISTANCE Froid DEGIVRAGE (repère 418, 42.6 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation (repère 329, 8.99 €) · MOTEUR Froid VENTILATEUR Congélateur 12W AXE LG 24.37MM K2308035 (repère 404, 54.91 €) · SUPPORT Froid MOTEUR Ventilation (repère 405, 13.34 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

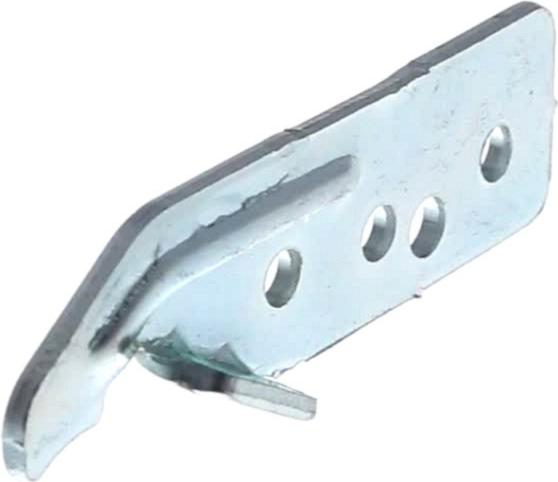

Sur cette vue : BUTEE Froid PORTE Réfrigérateur (repère 210, 7.38 €) · JOINT Froid PORTE Réfrigérateur 1090*730 (repère 233, 82.66 €) · BUTEE Froid PORTE (repère 243, 7.67 €) · ARRET Froid PORTE (repère 243, 7.67 €).
