Vue éclatée lave linge LG F14J82WHS
Découvrez la vue éclatée complète lave linge LG F14J82WHS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG F14J82WHS et éviter les pannes imprévues. 50 pièces référencées.
Cette vue éclatée LG F14J82WHS référence 50 pièces détachées, dont plaque lave-linge arriere, clips lave-linge fixation, cuve lave-linge 1/2 arriere, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 133, 8.56 €) · JOINT Lave-Linge CUVE point bleu (repère 141, 19 €) · DURITE Lave-Linge BAC/CUVE (repère 310, 26.13 €) · DURITE Lave-Linge BOITE A PRODUIT (repère 321, 35.36 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge TUYAU VIDANGE (repère 303, 13.77 €) · TRAPPE Lave-Linge VIDANGE (repère 310, 6.32 €) · POMPE Lave-Linge VIDANGE SEULE EAU61383504 (repère 349, 34.89 €) · TUYAU Lave-Linge VIDANGE (repère 430, 32.84 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge COMPLET (repère 125, 35.04 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 11.87 €) · AXE Lave-Linge AMORTISSEUR (repère 611, 7.63 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W 230V (repère 320, 37.31 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

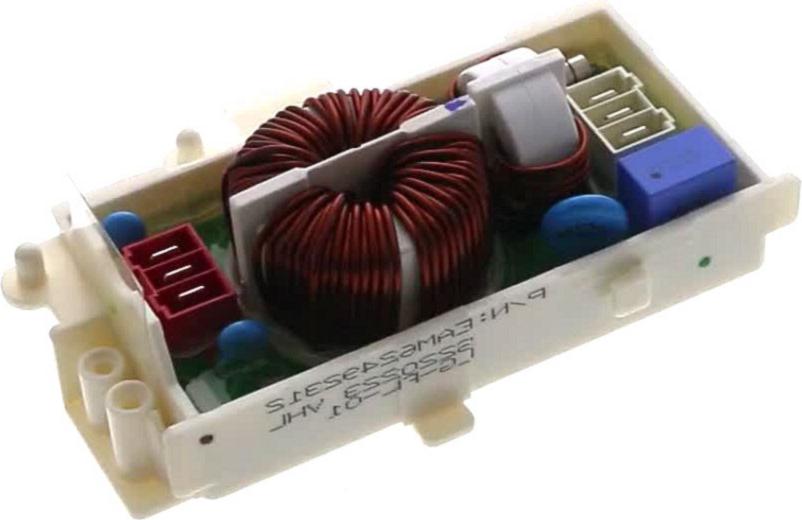

PALIER Lave-Linge COMPLET (repère 125, 35.04 €) · COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 133, 8.56 €) · JOINT Lave-Linge CUVE point bleu (repère 141, 19 €) · PLATINE Lave-Linge FILTRE (repère 485, 43.21 €) · JOINT Lave-Linge HUBLOT 3 TROUS (A PARTIR DE MAI 2009 ) (repère 510, 48.55 €) · JOINT Lave-Linge HUBLOT (repère 510, 50.19 €) · COLLIER Lave-Linge JOINT HUBLOT CUVE (repère 530, 10.2 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 11.87 €)
