Vue éclatée lave linge LG WD-16110FD
Découvrez la vue éclatée complète lave linge LG WD-16110FD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG WD-16110FD et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée LG WD-16110FD référence 31 pièces détachées, dont cuve lave-linge 1/2 arriere, dessus lave-linge top, palier lave-linge complet, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

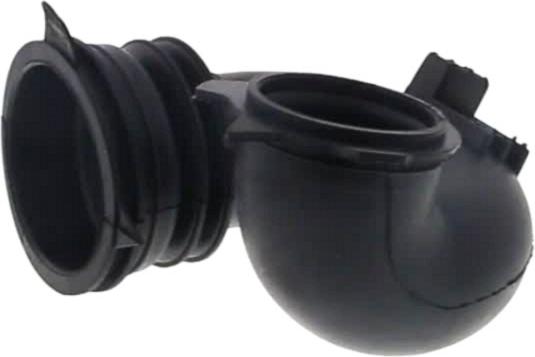

Sur cette vue : COLLIER Lave-Linge JOINT-MEUBLE (repère 133, 10.94 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 13.41 €) · DURITE Lave-Linge BOITE/CUVE (repère 310, 29.84 €) · JOINT Lave-Linge HUBLOT avec durite evacuation (repère 510, 51.3 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : PORTILLON Lave-Linge POMPE VIDANGE (repère 310) · POMPE Lave-Linge HANNING DP025-208 (repère 340, 47.4 €) · CORPS Lave-Linge Pompe de vidange (repère 344, 35.66 €) · TUYAU Lave-Linge VIDANGE (repère 430, 22.8 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge COMPLET (repère 125, 37.33 €) · RESSORT Lave-Linge Inférieur CUVE (repère 410) · RESSORT Lave-Linge Supérieur CUVE (repère 420) · AMORTISSEUR Lave-Linge 100N (repère 610, 25.18 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge THERMOSTATIQUE (repère 310, 17 €) · RESISTANCE Lave-Linge 2000W 230V (repère 320, 38.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge COMPLET (repère 125, 37.33 €) · COLLIER Lave-Linge JOINT-MEUBLE (repère 133, 10.94 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 13.41 €) · SONDE Lave-Linge THERMOSTATIQUE (repère 310, 17 €) · JOINT Lave-Linge HUBLOT avec durite evacuation (repère 510, 51.3 €) · COLLIER Lave-Linge JOINT-CUVE (repère 530, 16.32 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 25.18 €) · AXE Lave-Linge AMORTISSEUR (repère 611, 5.26 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
