Vue éclatée lave linge LG F82841WH
Découvrez la vue éclatée complète lave linge LG F82841WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG F82841WH et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée LG F82841WH référence 61 pièces détachées, dont panneau lave-linge arriere, cuve lave-linge 1/2 arriere avec palier, vis lave-linge bridage complete, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

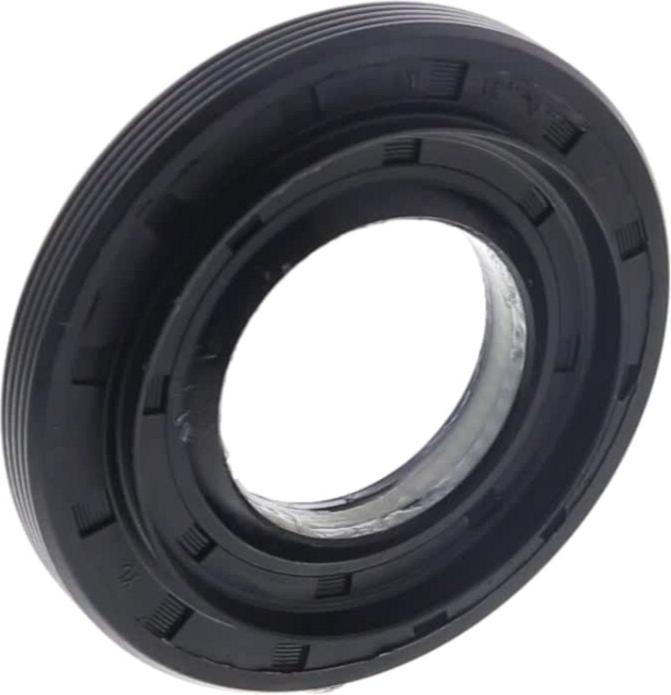

Sur cette vue : JOINT Lave-Linge PALIER 37*76*9,5/12 (repère 125, 12.32 €) · COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 133, 9.91 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 16.02 €) · DURITE Lave-Linge BAC/CUVE (repère 310, 30.32 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : TACHYMETRE Lave-Linge (repère 351, 29.29 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge TUYAU DE VIDANGE (repère 303, 5.58 €) · POMPE Lave-Linge VIDANGE SEULE EAU61383504 (repère 340, 38.52 €) · TUYAU Lave-Linge Pompe de vidange (repère 342, 3.34 €) · CORPS Lave-Linge POMPE DE VIDANGE (repère 344, 13.06 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : CUVE Lave-Linge 1/2 ARRIERE AVEC PALIER (repère 105, 125.62 €) · PALIER Lave-Linge COMPLET (repère 122, 33.51 €) · JOINT Lave-Linge PALIER 37*76*9,5/12 (repère 125, 12.32 €) · RESSORT Lave-Linge CUVE 153MM 17 STRIES (repère 410, 9.07 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W 230V (repère 320, 33.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CUVE Lave-Linge 1/2 ARRIERE AVEC PALIER (repère 105, 125.62 €) · PALIER Lave-Linge COMPLET (repère 122, 33.51 €) · JOINT Lave-Linge PALIER 37*76*9,5/12 (repère 125, 12.32 €) · COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 133, 9.91 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 16.02 €) · JOINT Lave-Linge HUBLOT (repère 510, 44.03 €) · COLLIER Lave-Linge JOINT-CUVE (repère 530, 17.36 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 13.05 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
